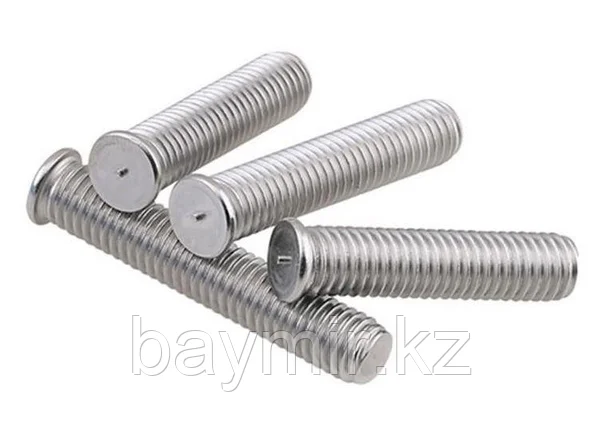

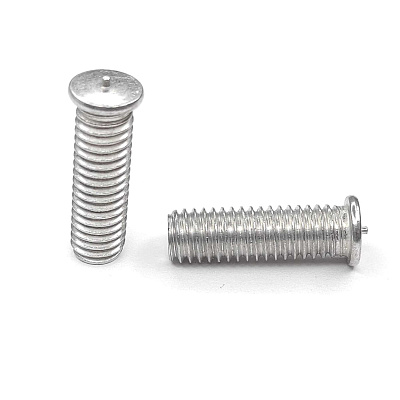

Шпилька резьбовая приварная PT ISO 13918 крепежный элемент в виде полнотелого металлического прутка с круглым сечением, имеющий основную метрическую резьбу, с небольшим фланцем на конце. Фланец предназначен для приваривания к листовому металлу или массивным заготовкам для получения постоянной резьбовой стойки. Поверхность с медным покрытием обеспечивает лучший контакт с заготовкой и повышает электропроводность. Соединение имеет повышенные характеристики на отрыв, сдвиг и поворот. Для монтажа не требуются дополнительные подготовительные операции (сверление, зенковка и т.п.)
| Резьба d1 | Длина l1=l2, мм | Диаметр шпильки в зоне сварки d2±0,2, мм | Диаметр наконечника d4±0,08, мм | Максимальная высота свободной от резьбы части шпильки h5, мм | Высота фланца h1, мм | Длина расплавляемого наконечника l3±0,05, мм | Угол наконечника a±1° |
| М3 | 6-25 | 4,5 | 0,60 | 0,6 | 0,7-1,4 | 0,55 | 3° |
| М4 | 6-40 | 5,5 | 0,65 | 0,6 | 0,7-1,4 | 0,55 | 3° |
| М5 | 8-40 | 6,5 | 0,75 | 1,0 | 0,7-1,4 | 0,80 | 3° |
| М6 | 8-60 | 7,5 | 0,75 | 1,0 | 0,7-1,4 | 0,80 | 3° |
| М8 | 10-60 | 9,0 | 0,75 | 1,5 | 0,8-1,4 | 0,85 | 3° |
| М10 | 20-60 | 10,7 | 0,75 | 1,5 | 1,2-1,8 | 0,75 | 3° |
