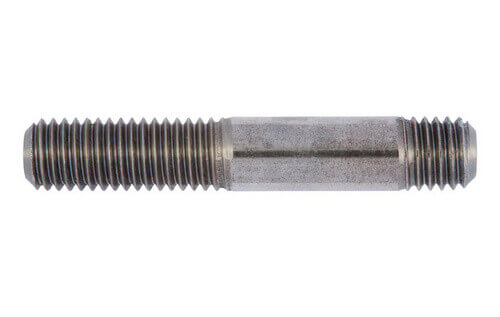

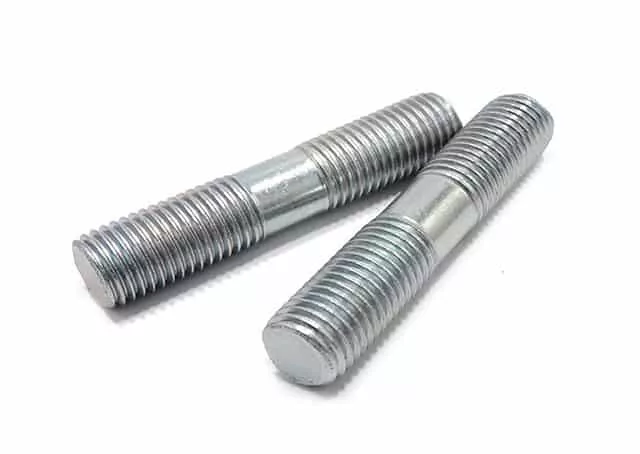

Шпилька резьбовая с ввинчиваемым концом ~ 1d DIN 938 состоит из двух резьбовых частей разной длины и гладкого сегмента между ними. Короткая часть является установочным концом, ее длина равна номинальному диаметру резьбы – это та часть, которая ввинчивается в заготовку (обычно это цельнометаллическая конструкция, в которой подготовлено резьбовое отверстие). После этого на шпильку надевается монтируемая деталь со сквозным безрезьбовым отверстием и компоненты стягиваются гайкой
|
Размеры резьбовой шпильки DIN 938 (сталь нержавеющая А2) в мм
|
||||||||||
|
b2 (l≤125)
|
16
|
18
|
22
|
26
|
30
|
34/38
|
42/46
|
50
|
54
|
66
|
|
b2 (l≥125-200)
|
22
|
24
|
28
|
32
|
36
|
40/44
|
48/52
|
56
|
60
|
72
|
|
b1
|
5
|
6
|
8
|
10
|
12
|
14/16
|
18/20
|
22
|
24
|
30
|
|
l
|
d1
|
|||||||||
|
M5
|
M6
|
M8
|
M10
|
M12
|
M14/16
|
M18/20
|
М22
|
М24
|
М30
|
|
|
16
|
+
|
+
|
+
|
|
|
|
|
|
|
|
|
20
|
+
|
+
|
+
|
+
|
+
|
|
|
|
|
|
|
25
|
+
|
+
|
+
|
+
|
+
|
|
|
|
|
|
|
30
|
+
|
+
|
+
|
+
|
+
|
+
|
|
|
|
|
|
35
|
|
+
|
+
|
+
|
+
|
+
|
+
|
|
|
|
|
40
|
|
+
|
+
|
+
|
+
|
+
|
+
|
|
|
|
|
45
|
+
|
+
|
|
+
|
+
|
+
|
+
|
+
|
|
|
|
50
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
|
55
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
|
|
|
60
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
|
65
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
|
|
|
70
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
|
75
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
|
|
|
80
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
|
85
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
|
|
|
90
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
|
95
|
+
|
+
|
|
+
|
+
|
+
|
+
|
+
|
|
|
|
100
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
|
110
|
+
|
+
|
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
|
120
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
+
|
|
125
|
|
|
|
|
+
|
|
|
|
|
|
|
130
|
|
|
|
+
|
|
|
|
|
+
|
+
|
|
140
|
|
|
|
|
|
|
|
|
+
|
+
|
|
150
|
|
|
|
|
|
+
|
|
|
+
|
+
|
|
180
|
|
|
|
|
|
+
|
|
|
|
|
|
|
M5
|
M6
|
M8
|
M10
|
M12
|
M14/16
|
M18/20
|
М22
|
М24
|
М30
|
