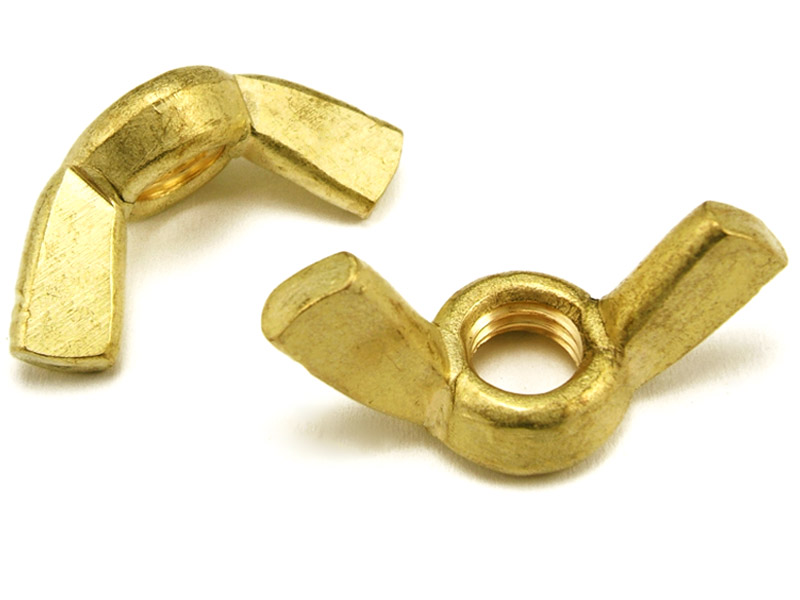

Гайка-барашек DIN 315 с прямоугольными лепестками, американская форма, размер от М3 до М12. Гайки-барашек используются для часто разбираемых соединений с небольшими нагрузками. Гайки-барашек имеют плоские выступающие элементы для передачи крутящего момента и затягиваются вручную без ключа.
|
Размеры гаек-барашек с прямоугольными лепестками DIN 315 в мм
|
||||
|
d
|
D
|
e
|
h
|
m
|
|
М3
|
7,8
|
18,5
|
8,8
|
3
|
|
M4
|
7,8
|
18,5
|
8,8
|
3
|
|
M5
|
9,5
|
22
|
10,5
|
4
|
|
M6
|
11,9
|
26,8
|
12,9
|
4,9
|
|
M8
|
13,5
|
30,3
|
14,8
|
5,4
|
|
M10
|
15,3
|
35,3
|
17,3
|
6,3
|
|
M12
|
20,5
|
47,5
|
22,5
|
7,9
|
Обозначения:
d - номинальный диаметр резьбы
D - нижний диаметр гайки-барашек,мм
e - ширина гайки-барашек с ушками,мм
h - высота гайки с ушками,мм
m - высота резьбовой части гайки,мм
