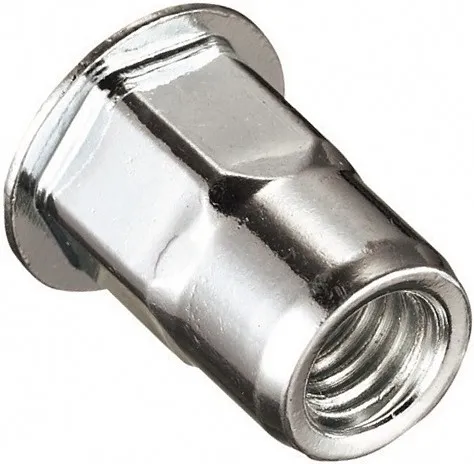

Резьбовая заклепка шестигранная используется для надёжного соединения тонких листов металла и создания в них резьбового соединения. Благодаря особой шестигранной форме предотвращает проворачивание крепёжного элемента. Изготавливается из стали и оснащена внутренней резьбой М4, М5, М6, М8, М10. Скрепляемые материалы должны иметь толщину от 0,5 до 3,5 мм. Установка заклёпки производится без зенковки.
|
Размеры резьбовых шестигранных заклёпок-гаек с малым фланцем
|
|||||||||||
|
D
|
d1
|
d2
|
d3
|
h
|
L1
|
L
|
k
|
Толщина материала
|
Do
|
|
|
|
мин.
|
макс.
|
|
|||||||||
|
M4
|
6 -0.05
|
7 ±0.3
|
5 +0.05
|
0.5 +0.1
|
5.5 ±0.1
|
11 ±0.3
|
1.2
|
0.5
|
2.2
|
6
|
|
|
M5
|
7 -0.1
|
8 ±0.3
|
5.8 +0.1
|
0.5 +0.1
|
6.2 ±0.2
|
14 ±0.3
|
1.3
|
0.5
|
2.5
|
7
|
|
|
M6
|
9 -0.1
|
10 ±0.3
|
7.8 +0.1
|
0.6 +0.1
|
7.0 ±0.2
|
16 ±0.3
|
1.5
|
0.5
|
2.8
|
9
|
|
|
M8
|
11 -0.1
|
12 ±0.3
|
9.5 +0.1
|
0.7 +0.1
|
7.5 ±0.3
|
18 ±0.3
|
1.5
|
0.5
|
3.0
|
11
|
|
|
M10
|
13 -0.1
|
15 ±0.3
|
10.5 +0.1
|
0.7 +0.1
|
10 ±0.3
|
23 ±0.3
|
1.5
|
1.0
|
4.0
|
13
|
|
