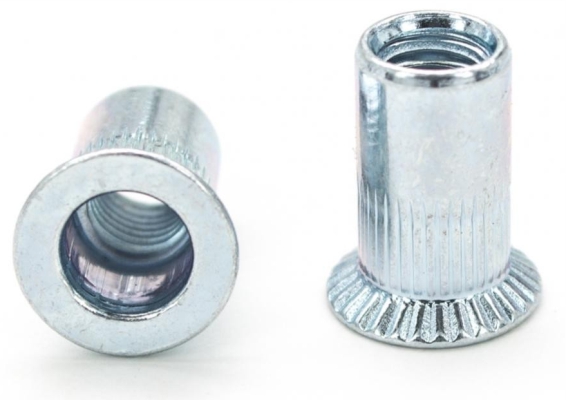

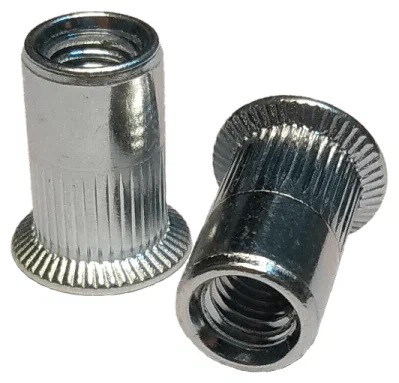

Резьбовая заклепка с потайным бортиком Диаметр резьбы от М3 до М10, длина от 9 до 21 мм; толщина скрепляемых материалов от 1.5 до 6.0 мм. Отверстие под заклёпку выполняется с зенковкой. Заклёпка устанавливается в потай.
|
Размеры заклёпок с внутренней резьбой с потайным фланцем
|
|||||||||
|
D
|
d1
|
d2
|
d3
|
L
|
k
|
Толщина материала
|
Do
|
|
|
|
мин.
|
макс.
|
|
|||||||
|
M3
|
4.9 -0.1
|
8 ±0.3
|
4 +0.05
|
9 ±0.3
|
1.5
|
1.5
|
2.5
|
5
|
|
|
11 ±0.3
|
2.5
|
4.0
|
|
||||||
|
M4
|
5.9 -0.1
|
9 ±0.3
|
5 +0.05
|
11 ±0.3
|
1.5
|
1.5
|
3.5
|
6
|
|
|
13 ±0.3
|
3.5
|
5.0
|
|
||||||
|
M5
|
6.9 -0.1
|
10 ±0.3
|
5.8 +0.1
|
13 ±0.3
|
1.5
|
1.5
|
4.0
|
7
|
|
|
15 ±0.3
|
4.0
|
6.0
|
|
||||||
|
M6
|
8.9 -0.1
|
12 ±0.3
|
7.8 +0.1
|
15 ±0.3
|
1.5
|
1.5
|
4.0
|
9
|
|
|
17 ±0.3
|
4.0
|
6.0
|
|
||||||
|
M8
|
10.9 -0.1
|
14 ±0.3
|
9.5 +0.1
|
17 ±0.3
|
1.5
|
1.5
|
4.0
|
11
|
|
|
19 ±0.3
|
4.0
|
6.0
|
|
||||||
|
M10
|
11.9 -0.1
|
15 ±0.3
|
10.5 +0.1
|
19 ±0.3
|
1.5
|
1.5
|
4.0
|
12
|
|
|
21 ±0.3 |
4.0 |
6.0 |
|
||||||
