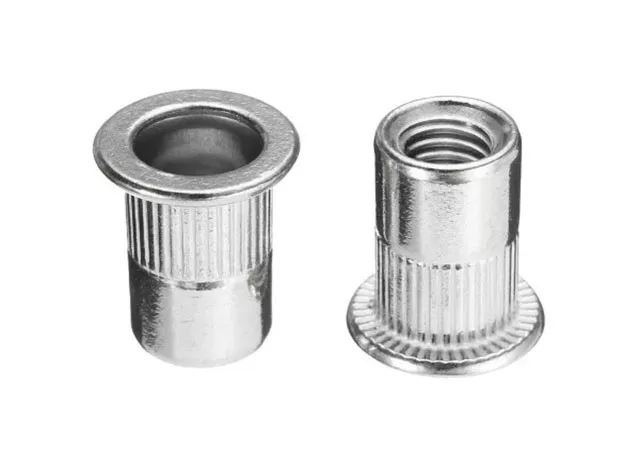

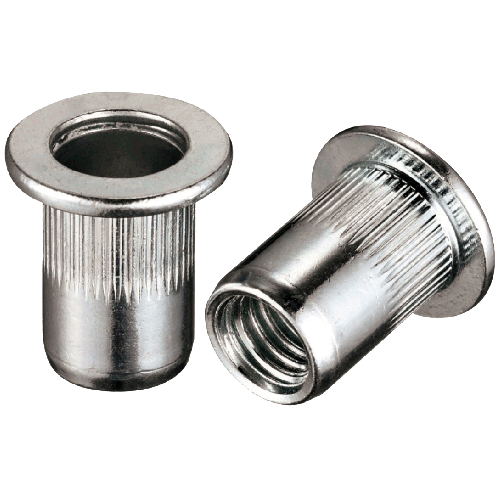

Резьбовая заклепка с цилиндрическим бортиком представляет собой тонкостенный крепежный элемент с цилиндрической головкой и стержнем с внутренней резьбой. При ее установке часть стержня деформируется, формируя бортик, а резьбовая часть сохраняется.
|
Размеры резьбовых заклёпок-гаек с малым фланцем
|
|||||||||
|
D
|
d1
|
d2
|
d3
|
L
|
k
|
Толщина материала
|
Do
|
|
|
|
мин.
|
макс.
|
|
|||||||
|
M3
|
4.9 -0.1
|
5.8 ±0.3
|
4 +0.05
|
8.8 ±0.3
|
0.2
|
0.5
|
2.0
|
5
|
|
|
11 ±0.3
|
2.0
|
3.0
|
|
||||||
|
M4
|
5.9 -0.1
|
6.8 ±0.3
|
5 +0.05
|
10.5 ±0.3
|
0.5
|
0.5
|
2.5
|
6
|
|
|
12 ±0.3
|
2.5
|
4.0
|
|
||||||
|
M5
|
6.9 -0.1
|
8.2 ±0.3
|
5.8 +0.1
|
12.5 ±0.3
|
0.5
|
0.5
|
2.5
|
7
|
|
|
14 ±0.3
|
2.5
|
4.0
|
|
||||||
|
M6
|
8.9 -0.1
|
10.2 ±0.3
|
7.8 +0.1
|
14 ±0.3
|
0.6
|
0.5
|
3.0
|
9
|
|
|
17.5 ±0.3
|
3.0
|
6.0
|
|
||||||
|
M8
|
10.9 -0.1
|
12.2 ±0.3
|
9.5 +0.1
|
16 ±0.3
|
0.7
|
0.5
|
3.0
|
11
|
|
|
18.5 ±0.3
|
3.0
|
6.0
|
|
||||||
|
M10
|
12 -0.1
|
14.5 ±0.3
|
10.5 +0.1
|
19 ±0.3
|
0.8
|
1.0
|
4.0
|
12
|
|
|
21 ±0.3
|
4.0
|
6.0
|
|
||||||
