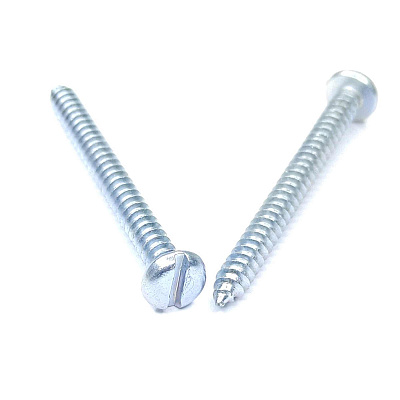

Саморез с цилиндрической головкой и прямым шлицем DIN 7971 подразделяют на три типа формы C, F, R. Отличаются они только наконечником: форма С имеет острый, а форма F тупой/плоский, форма R - закругленный. Самое важное отличие таких винтов в самонарезающей способности - заранее подготавливать отверстие для крепления не нужно. Монтаж самореза производят отвёрткой с плоским углублением или шуруповертом с соответствующей битой.
|
Размеры шурупов-саморезов по металлу DIN 7971 в мм
|
||||||||
|
d
|
2.2
|
2.9
|
3.5
|
3.9
|
4.2
|
4.8
|
5.5
|
6.3
|
|
dk
|
4.2
|
5.6
|
6.9
|
7.5
|
8.2
|
9.5
|
10.8
|
12.5
|
|
k
|
1.35
|
1.75
|
2.1
|
2.25
|
2.45
|
2.8
|
3.2
|
3.65
|
|
n
|
0.6
|
0.8
|
1.0
|
1.0
|
1.2
|
1.2
|
1.6
|
1.6
|
Обозначения:
d - диаметр резьбы
dk - диаметр головки
k - высота головки, макс.
n - ширина шлиц
