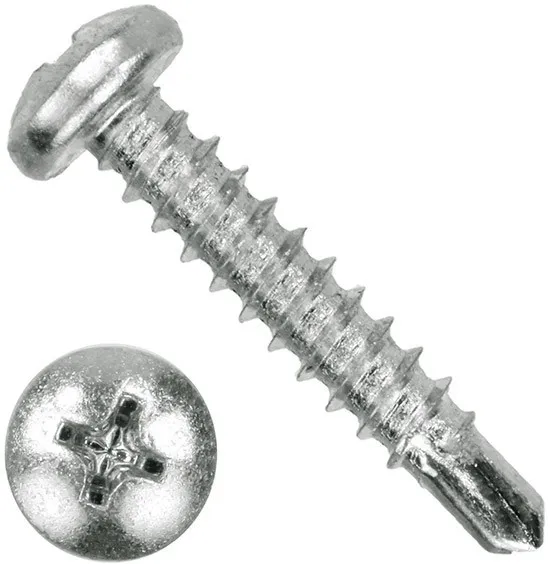

Саморез по металлу со сверлом DIN 7504 N полукруглая головка, крестообразный шлиц PH или шлиц Torx. Размеры саморезов от 2.9 до 6.3 мм. Резьба согласно DIN 7970, ISO 1478. Саморезы по металлу DIN 7504 N (JP81) позволяют закреплять различные материалы к металлу толщиной до 4 мм без предварительного сверления.
|
Размеры саморезов по металлу со сверлом DIN 7504 N (JP81) с крестообразным шлицем PH в мм
|
|||||||
|
d
|
St 2.9
|
St 3.5
|
St 3.9
|
St 4.2
|
St 4.8
|
St 5.5
|
St 6.3
|
|
f
|
0.7 - 1.9
|
0.7 - 2.25
|
0.7 - 2.4
|
1.75 - 3.0
|
1.75 - 4.4
|
1.75 - 5.25
|
2.0 - 6.0
|
|
dp
|
2.3
|
2.8
|
3.1
|
3.6
|
4.1
|
4.8
|
5.8
|
|
dk
|
5.6
|
6.9
|
7.5
|
8.2
|
9.5
|
10.8
|
12.5
|
|
k
|
2.2
|
2.6
|
2.8
|
3.1
|
3.7
|
4
|
4.6
|
|
m
|
1
|
2
|
2
|
2
|
2
|
3
|
3
|
|
Размеры саморезов по металлу со сверлом DIN 7504 N (JP81) со шлицем Torx в мм
|
|||||||
|
d
|
St 2.9
|
St 3.5
|
St 3.9
|
St 4.2
|
St 4.8
|
St 5.5
|
St 6.3
|
|
f
|
0.7 - 1.9
|
0.7 - 2.25
|
0.7 - 2.4
|
1.75 - 3.0
|
1.75 - 4.4
|
1.75 - 5.25
|
2.0 - 6.0
|
|
dp
|
2.3
|
2.8
|
3.1
|
3.6
|
4.1
|
4.8
|
5.8
|
|
dk
|
5.6
|
7.0
|
7.5
|
8.0
|
9.5
|
11.0
|
12
|
|
k
|
2.4
|
2.6
|
2.8
|
3.1
|
3.7
|
4
|
4.6
|
|
ISR
|
Т10
|
Т15
|
Т20
|
Т20
|
Т25
|
Т25
|
Т30
|
Обозначения:
d - диаметр резьбы
f - толщина скрепляемых материалов
dp - диаметр сверла самореза, макс.
dk - диаметр головки, макс.
k - высота головки, макс.
ISR - размер шлица Torx
