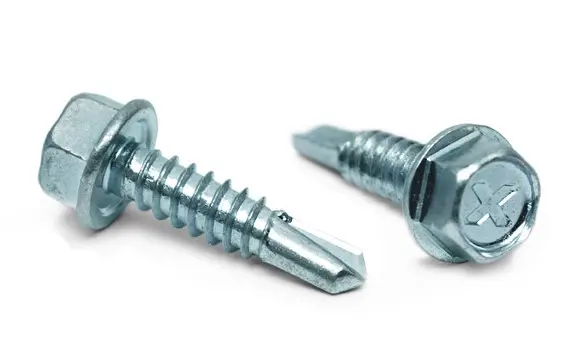

Саморез DIN 7504 K по металлу с буром (JP76), шестигранная головка с буртиком. Резьба согласно DIN 7970, ISO 1478. Саморезы по металлу DIN 7504 K позволяют закреплять различные материалы к металлу толщиной до 4 мм без предварительного сверления.
|
Размеры саморезов DIN 7504 K по металлу (JP76) в мм
|
|||||||
|
d
|
St 2.9
|
St 3.5
|
St 3.9
|
St 4.2
|
St 4.8
|
St 5.5
|
St 6.3
|
|
f
|
0.7 - 1.9
|
0.7 - 2.25
|
0.7 - 2.4
|
1.75 - 3.0
|
1.75 - 4.4
|
1.75 - 5.25
|
2.0 - 6.0
|
|
dp
|
2.3
|
2.8
|
3.1
|
3.6
|
4.1
|
4.8
|
5.8
|
|
dc
|
6.3
|
8.3
|
8.3
|
8.8
|
10.5
|
11.0
|
13.5
|
|
k
|
2.8
|
3.4
|
3.4
|
4.1
|
4.3
|
5.4
|
5.9
|
|
s
|
4
|
5.5
|
5.5
|
7
|
8
|
8
|
10
|
Обозначения:
d - диаметр резьбы
f - толщина скрепляемых материалов
dp - диаметр сверла самореза, макс.
dс - диаметр буртика, макс.
k - высота головки, макс.
s - размер шестигранной головки под ключ
