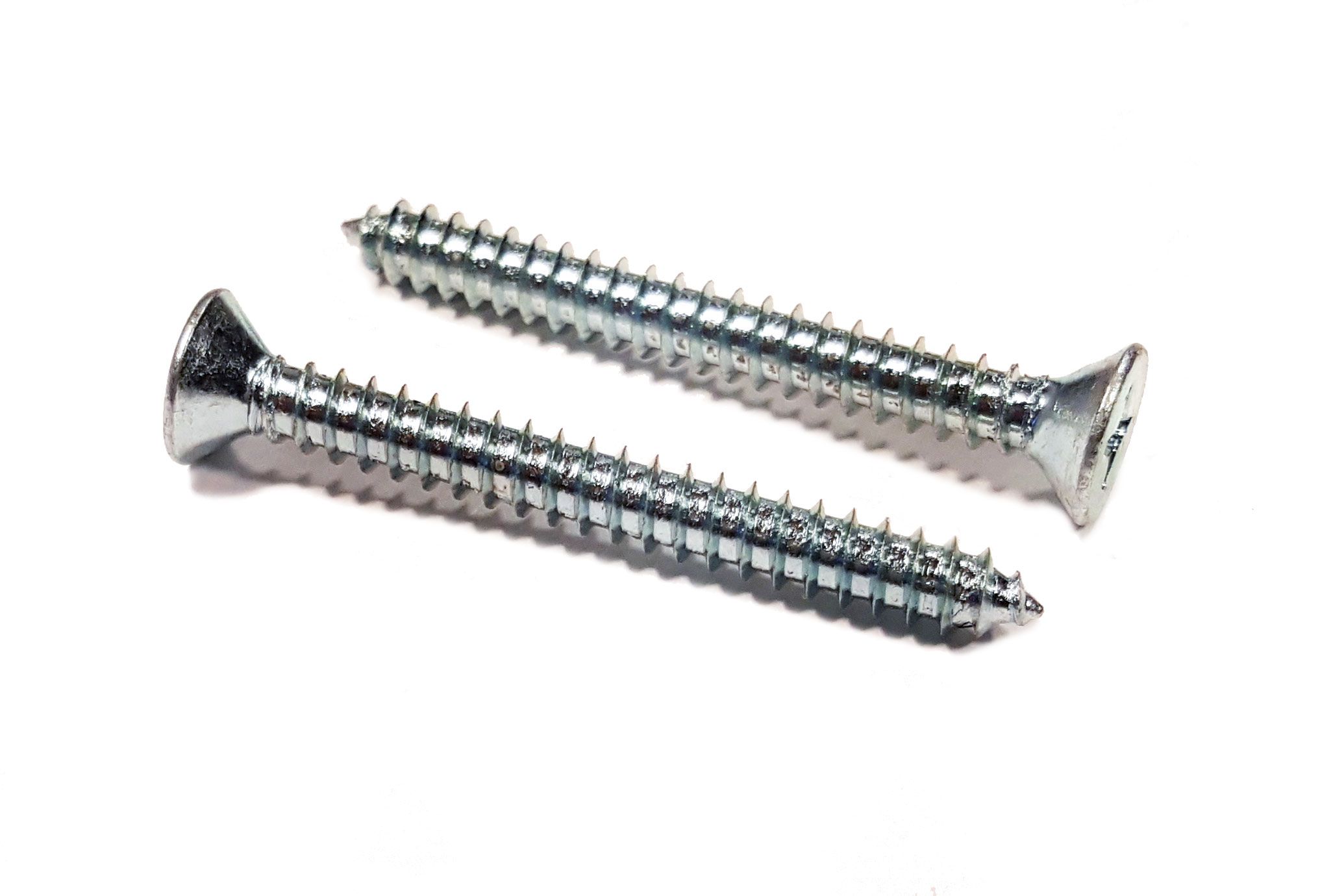

Саморез с потайной головкой DIN 7982 и крестообразным шлицем предназначен для работы со стальными элементами. С его помощью удобно монтировать тонкие металлические панели и листы. Один конец изделия заострён (форма С), что обеспечивает удобство установки. Изготовлен из оцинкованной стали, благодаря чему может применяться для уличного монтажа.
|
Размеры саморезов с потайной головкой DIN 7982 (ISO 7050, ISO 14586) в мм
|
||||||||
|
d
|
ST2.2
|
ST2.9
|
ST3.5
|
ST3.9
|
ST4.2
|
ST4.8
|
ST5.5
|
ST6.3
|
|
dk
DIN/ISO |
4.3/3.8
|
5.5
|
6.8/7.3
|
7.5/-
|
8.1/8.4
|
9.5/9.3
|
10.8/10.3
|
12.4/11.3
|
|
k
DIN/ISO |
1.3/1.1
|
1.7
|
2.1/2.35
|
2.3/-
|
2.5/2.6
|
3.0/2.8
|
3.4/3.0
|
3.8/3.15
|
|
PH, PZ
|
0
|
1
|
2
|
2
|
2
|
2
|
3
|
3
|
|
ISR
|
-
|
Т10
|
Т15
|
Т15
|
Т20
|
Т25
|
Т25
|
Т30
|
|
y
форма С |
2
|
2.6
|
3.2
|
3.2
|
3.7
|
4.3
|
5
|
6
|
|
y
форма F |
1.6
|
2.1
|
2.5
|
2.7
|
2.8
|
3.2
|
3.6
|
3.6
|
Обозначения:
d - диаметр резьбы
dk - диаметр потайной головки
k - высота потай головки, макс.
PH, PZ - размер крестообразной биты
ISR - размер биты Torx
y - длина кончика
