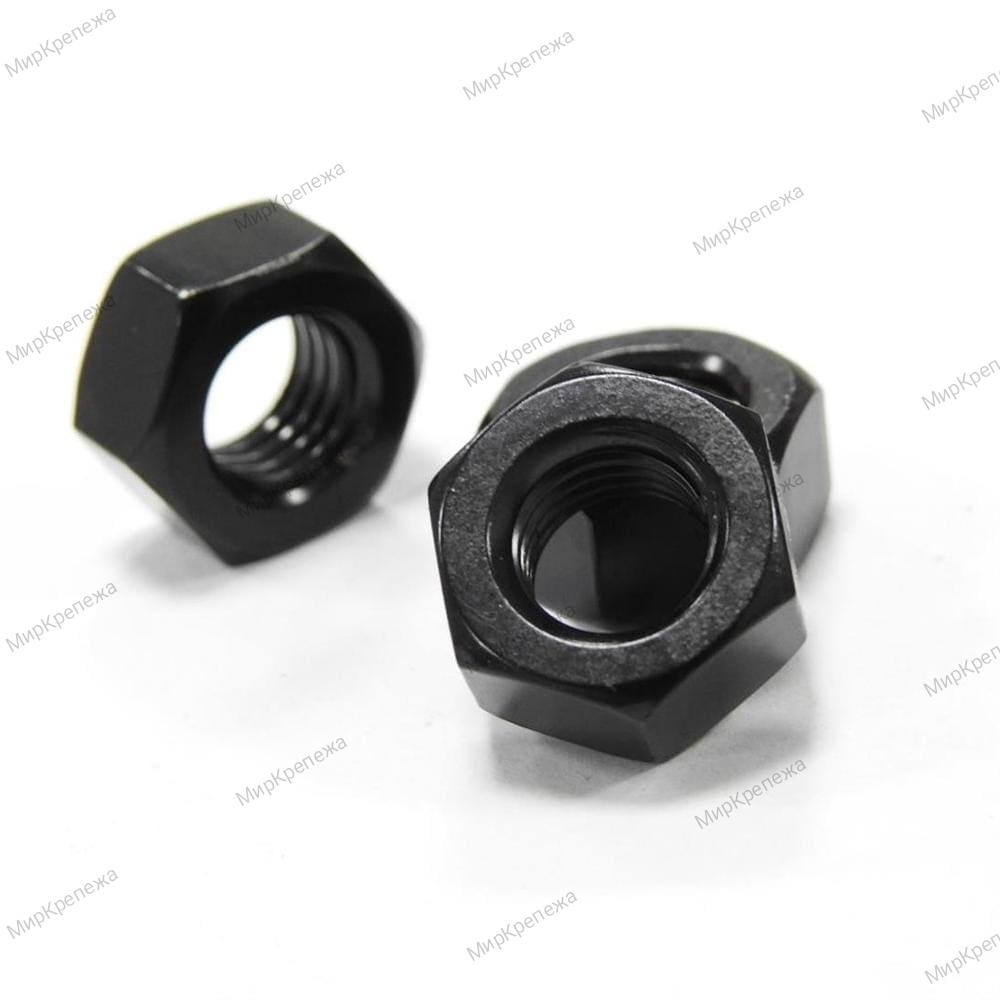

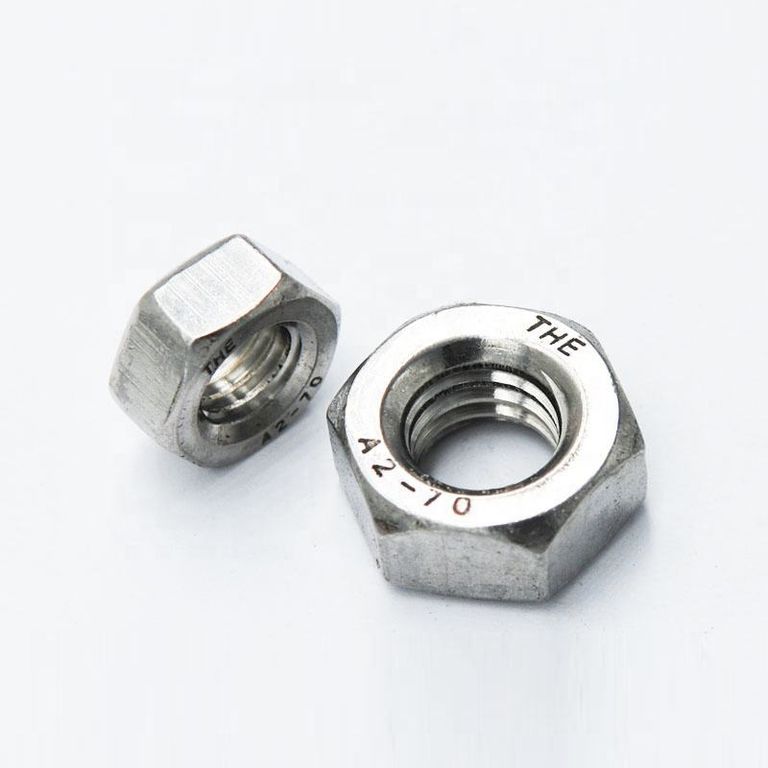

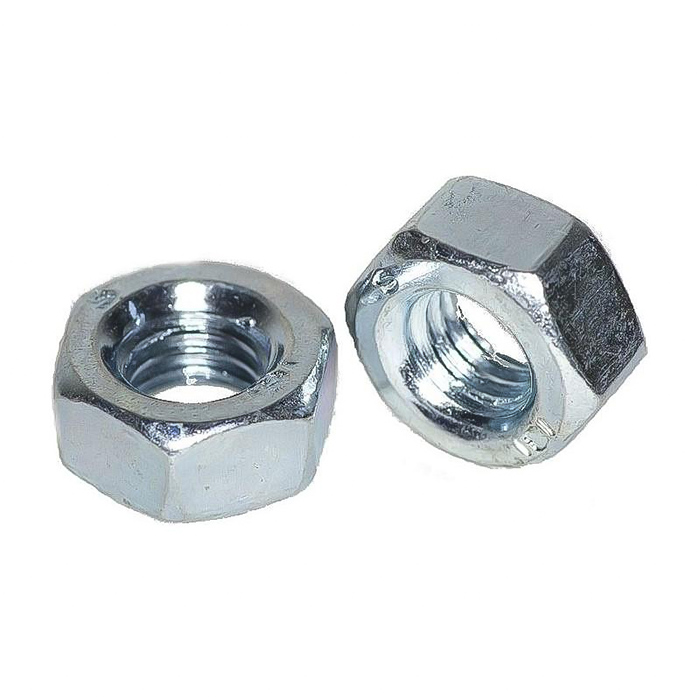

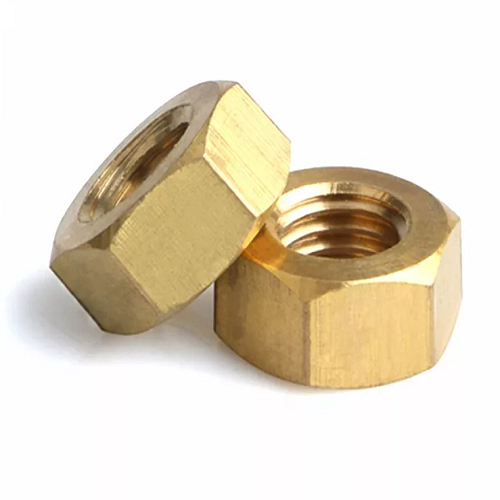

Гайка с мелким шагом резьбы от М8х1 до М64х4 класса точности А и В, DIN 934, аналог ISO 8673.
|
Размеры шестигранных гаек с мелким шагом резьбы DIN 934 (ISO 8673) в мм
|
||
|
d
|
m
|
s
|
|
DIN/ISO
|
DIN/ISO
|
|
|
M8х1
|
6.5/6.8
|
13
|
|
M10х1.25
|
.8/8.4
|
17/16
|
|
M12х1.25
|
.10/10.8
|
19/18
|
|
M14х1.5
|
.11/12.8
|
22/21
|
|
M16х1.5
|
13/14.8
|
24
|
|
M18х1.5
|
15/15.8
|
27
|
|
M20х1.5
|
16/18
|
30
|
|
M22х1.5
|
18/19.4
|
32/34
|
|
M24х2
|
19/21.5
|
36
|
|
M27х2
|
22/23.8
|
41
|
|
M30х2
|
24/25.6
|
46
|
|
М33х2
|
26/28.7
|
50
|
|
M36х3
|
29/31
|
55
|
|
М39х3
|
31/33.4
|
60
|
|
М42х3
|
34
|
65
|
|
М45х3
|
36
|
70
|
|
М48х3
|
38
|
75
|
|
М52х4
|
42
|
80
|
|
М56х4
|
45
|
85
|
|
М60х4
|
48
|
90
|
|
М64х4
|
51
|
95
|
Обозначения:
d - номинальный диаметр мелкой резьбы
m - высота гайки
s - размер гайки под ключ
