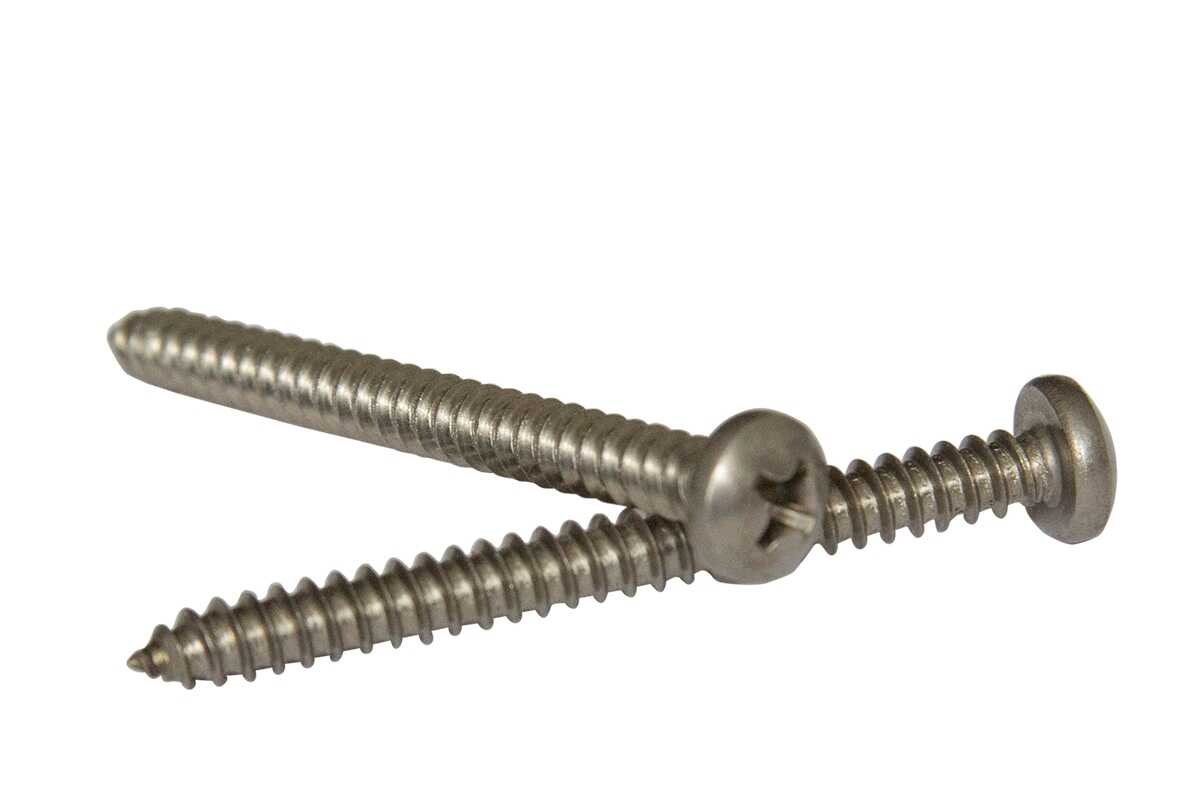

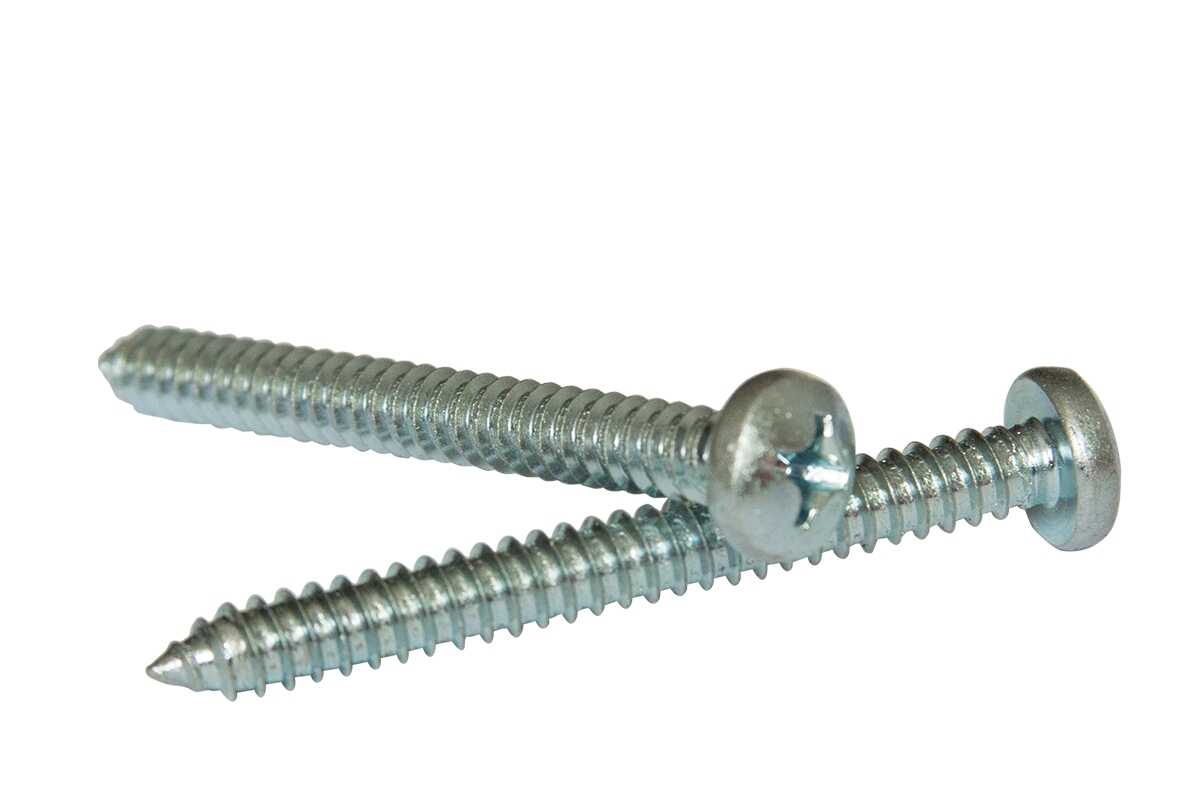

Саморез с полукруглой головкой и крестообразным шлицем DIN 7981 (ISO 7049) представляет собой крепеж по металлу, способный вырезать резьбу в гладком отверстии соединяемых деталей. При вкручивании в тонкостенную сталь толщиной до 0,9 мм и мягкие материалы не требует подготовки отверстий. Он имеет заостренный стержень с полной самонарезающей резьбой диаметром 2,2 - 6,3 мм и скругленную шляпку с глубокой выемкой PH (крест) для хорошего удержания отвертки и оптимальной передачи усилия вращения.
|
Размеры саморезов с полукруглой головкой DIN 7981 (ISO 7049) в мм
|
||||||||
|
d
|
ST2.2
|
ST2.9
|
ST3.5
|
ST3.9
|
ST4.2
|
ST4.8
|
ST5.5
|
ST6.3
|
|
dk
DIN/ISO |
4.2/4.0
|
5.6
|
6.9/7.0
|
7.5
|
8.2/8.0
|
9.5
|
10.8/11.0
|
12.5/12.0
|
|
k
DIN/ISO |
1.8/1.6
|
2.2/2.4
|
2.6
|
2.8
|
3.05/3.1
|
3.5/3.7
|
3.95/4.0
|
4.55/4.6
|
|
PH, PZ
|
1
|
1
|
2
|
2
|
2
|
2
|
3
|
3
|
|
y
форма С |
2
|
2.6
|
3.2
|
3.5
|
3.7
|
4.2
|
5
|
6
|
|
y
форма F |
1.6
|
2.1
|
2.5
|
2.7
|
2.8
|
3.2
|
3.6
|
3.6
|
Обозначения:
d - диаметр резьбы
dk - диаметр полукруглой головки
k - высота головки, макс.
PH, PZ - размер крестообразной биты
y - длина кончик
