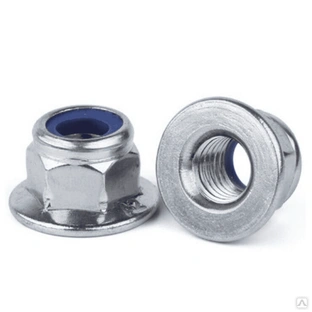

Гайка самоконтрящаяся с фланцем DIN 6926 и нейлоновой вставкой, размеры резьбы от М5 до М16.
|
Размеры самоконтрящихся гаек с фланцем DIN 6926 в мм
|
|||||
|
d1
|
c
|
d2
|
h
|
m
|
s
|
|
M5
|
1
|
11,8
|
7,1
|
4,7
|
8
|
|
M6
|
1,1
|
14,2
|
9,1
|
5,7
|
10
|
|
M8
|
1,2
|
17,9
|
11,1
|
7,6
|
13
|
|
M10
|
1,5
|
21,8
|
13,5
|
9,6
|
16
|
|
M12
|
1,8
|
26
|
16,1
|
11,6
|
18
|
|
M16
|
2,4
|
34,5
|
20,3
|
15,3
|
24
|
Обозначения:
d1 - номинальный диаметр резьбы
c - толщина фланца, мин.
d2 - диаметр фланца
h - высота гайки, макс.
m - высота резьбовой части, мин.
s - размер гайки под ключ
