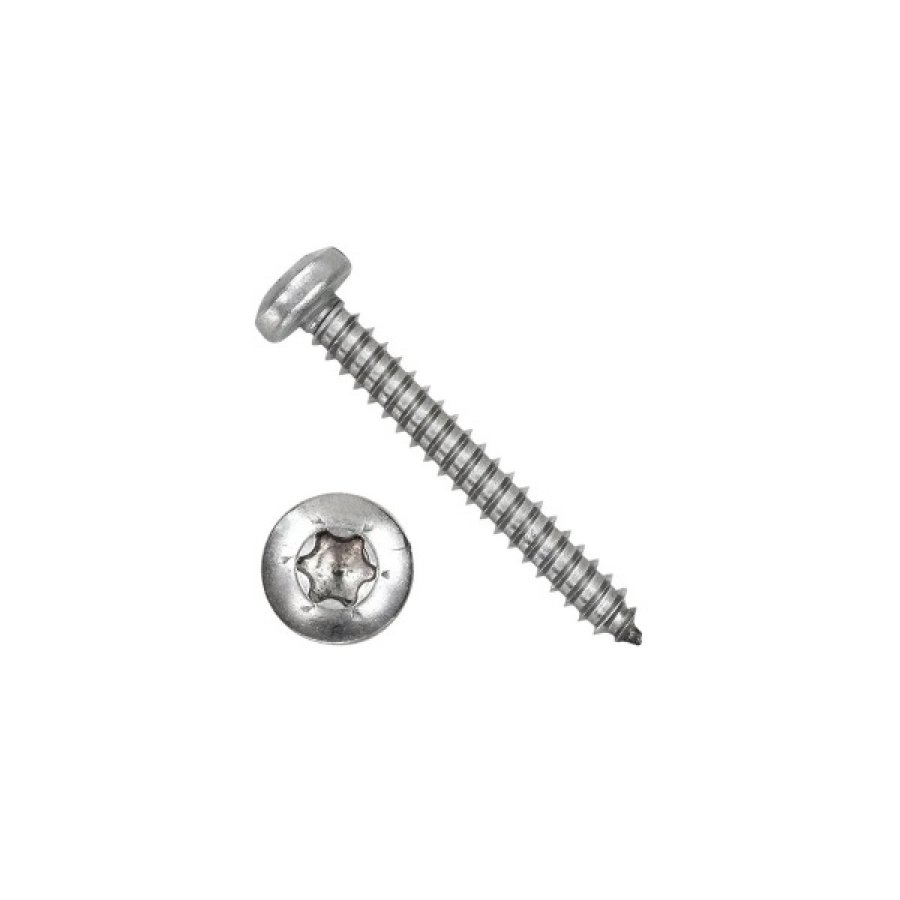

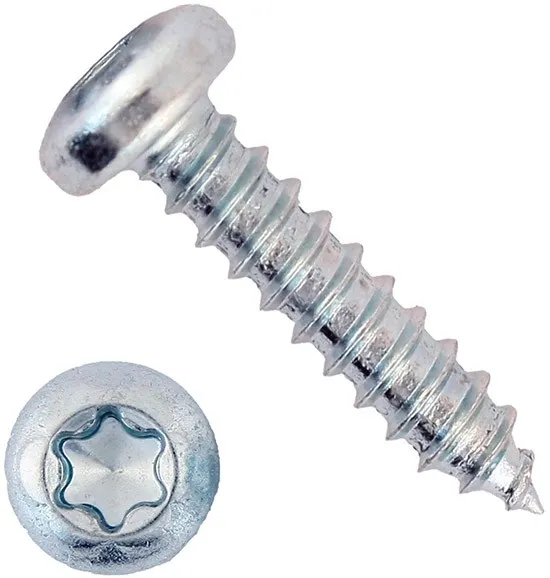

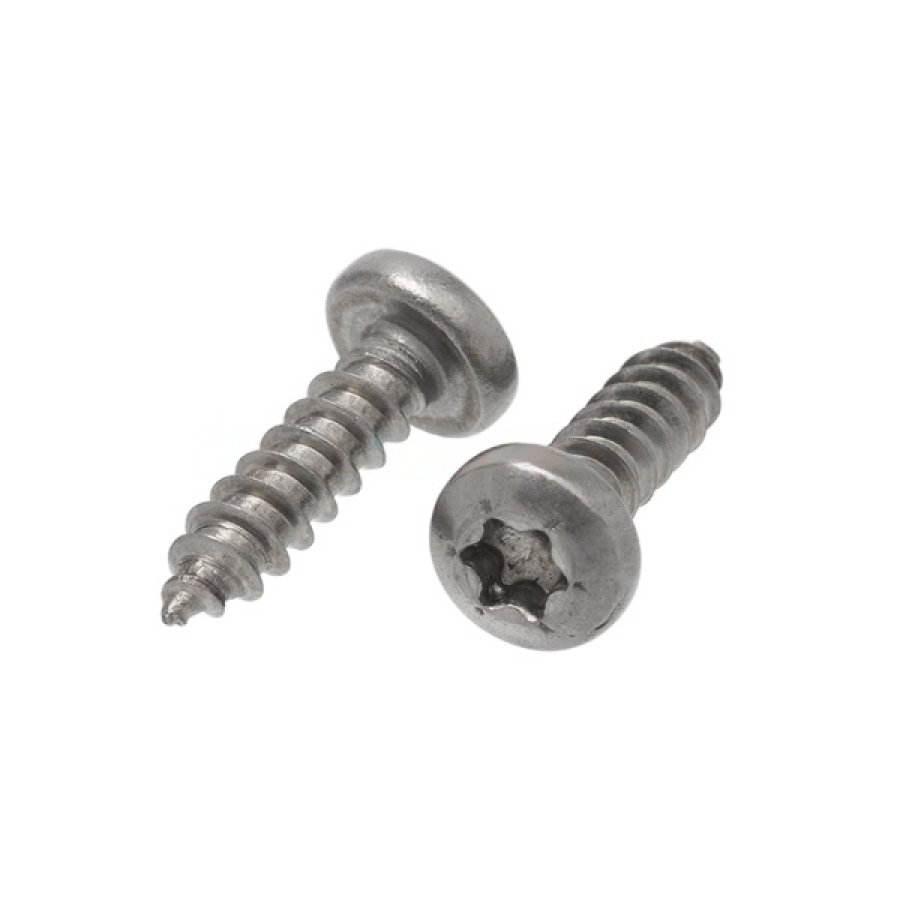

Саморез с полукруглой головкой и шлицем TORX ISO 14585 представляет собой саморез, который предназначен для работы по листовому металлу и применяется во многих отраслях промышленности, производства и строительства. Выполнен в виде стержня, по всей длине которого проходит самонарезающая резьба в соответствии с ИСО 1478. Имеет полукруглую головку с углублением TORX (звездочка). Данный шлиц обеспечивает устойчивое сцепление с инструментом, что снижает вероятность срыва при передачи усилия вращения. Конец стержня - острый, служит для облегчения вхождения в базовый материал.
|
Размеры шурупов с полукруглой головкой
|
||||||
|
d1 мм
|
6
|
7
|
8
|
9
|
10
|
12
|
|
k мм
|
2.1
|
2.4
|
2.8
|
3.2
|
3.5
|
4.2
|
|
Torx No.
|
10
|
15
|
15
|
25
|
25
|
30
|
|
L мм
|
d мм
|
|||||
|
3.0
|
3.5
|
4.0
|
4.5
|
5.0
|
6.0
|
|
|
12
|
+
|
+
|
|
|
|
|
|
16
|
+
|
+
|
+
|
|
|
|
|
20
|
+
|
+
|
+
|
+
|
|
|
|
25
|
+
|
+
|
+
|
+
|
+
|
|
|
30
|
+
|
+
|
+
|
+
|
+
|
|
|
35
|
|
|
+
|
+
|
+
|
|
|
40
|
|
+
|
+
|
+
|
+
|
|
|
45
|
|
|
+*
|
|
+*
|
|
|
50
|
|
|
+*
|
+*
|
+*
|
+*
|
|
60
|
|
|
+*
|
+*
|
+*
|
+*
|
|
70
|
|
|
|
|
+*
|
+*
|
|
80
|
|
|
|
|
+*
|
+*
|
|
100
|
|
|
|
|
|
+*
|
|
120
|
|
|
|
|
|
+*
|
Обозначения:
d - диаметр резьбы
k - высота полукруглой головки
d1 - диаметр головки
TORX - размер шлица
L - длина шурупа
