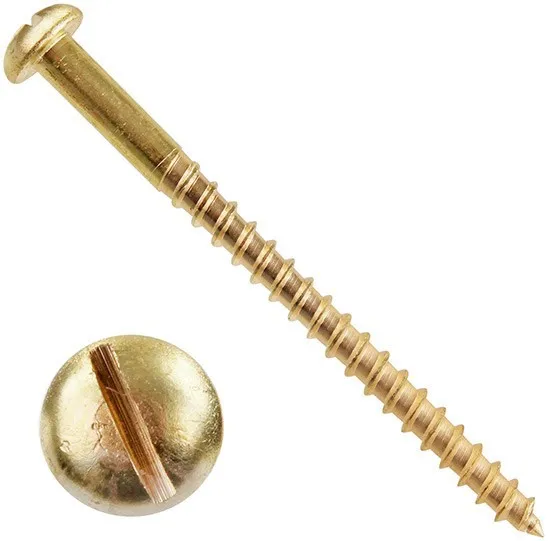

Шуруп с полукруглой головкой DIN 96 имеет шляпку в форме полусферы с глубоким прямым вырезом под плоскую отвёртку и неполную шурупную самонарезающую резьбу с большим углом профили, чем у самореза, сходящую до самого острого кончика. Резьбовая часть занимает примерно 60% от общей длины стержня. Номинальная длина измеряется без учёта головки.
|
Размеры шурупов с полукруглой головкой DIN 96 в мм
|
||||||||||
|
d
|
1.6
|
2
|
2.5
|
3
|
3.5
|
4
|
4.5
|
5
|
6
|
8
|
|
dk
|
3.2
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
12
|
16
|
|
k
|
1.1
|
1.4
|
1.7
|
2.1
|
2.4
|
2.8
|
3.1
|
3.5
|
4.2
|
5.6
|
|
n
|
0.4
|
0.5
|
0.6
|
0.8
|
0.8
|
1
|
1
|
1.2
|
1.6
|
2
|
Обозначения:
d - диаметр стержня шурупа
dk - диаметр полукруглой головки шурупа
k - высота головки
n - ширина прямого шлица
