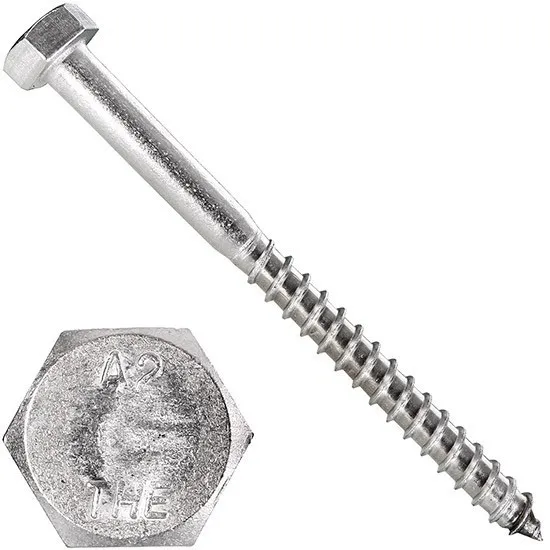

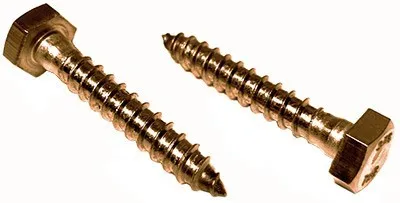

Сантехнический шуруп болт глухарь DIN 571 изготовлен из прочной стали без покрытия. По сути это усиленный шуруп по дереву для тяжелых нагрузок. Его отличает от других самонарезающих винтов шестигранная головка под гаечный ключ и утолщенный стержень, что делает его более устойчивым к высоким вращающим моментам и повышенным нагрузкам на вырывание и срез. Он имеет заостренный конец и неполную крупную шурупную резьбу, которая занимает около 60% длины стержня. Благодаря наличию гладкой части стержня возможен сильный прижим соединяемых элементов друг к другу.
|
Размеры сантехнических шурупов-болтов DIN 571 (глухарей) в мм
|
|||||||||
|
d
|
5
|
6
|
7
|
8
|
10
|
12
|
16
|
20
|
|
|
k
|
3,5
|
4
|
5
|
5,5
|
7
|
8
|
10
|
13
|
|
|
s
|
8
|
10
|
12
|
13
|
17
|
19
|
24
|
30
|
|
|
L
|
мин.
|
20
|
20
|
60
|
25
|
30
|
40
|
60
|
80
|
|
макс.
|
60
|
140
|
130
|
200
|
300
|
380
|
300
|
200
|
|
Обозначения:
d - диаметр резьбы
k - высота головки шурупа-болта
s - размер головки под ключ
L - длина шурупа
b - длина резьбы
