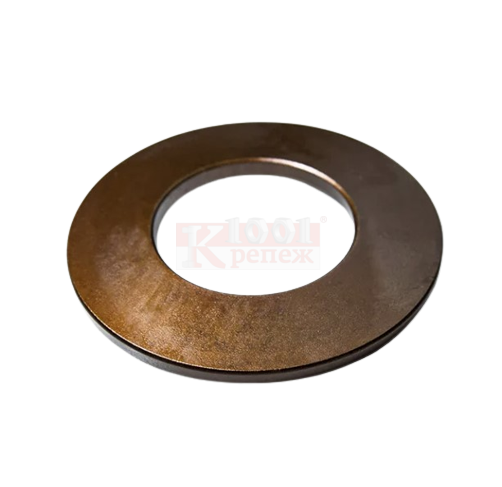

Шайба (пружина) тарельчатая DIN 2093

Описание

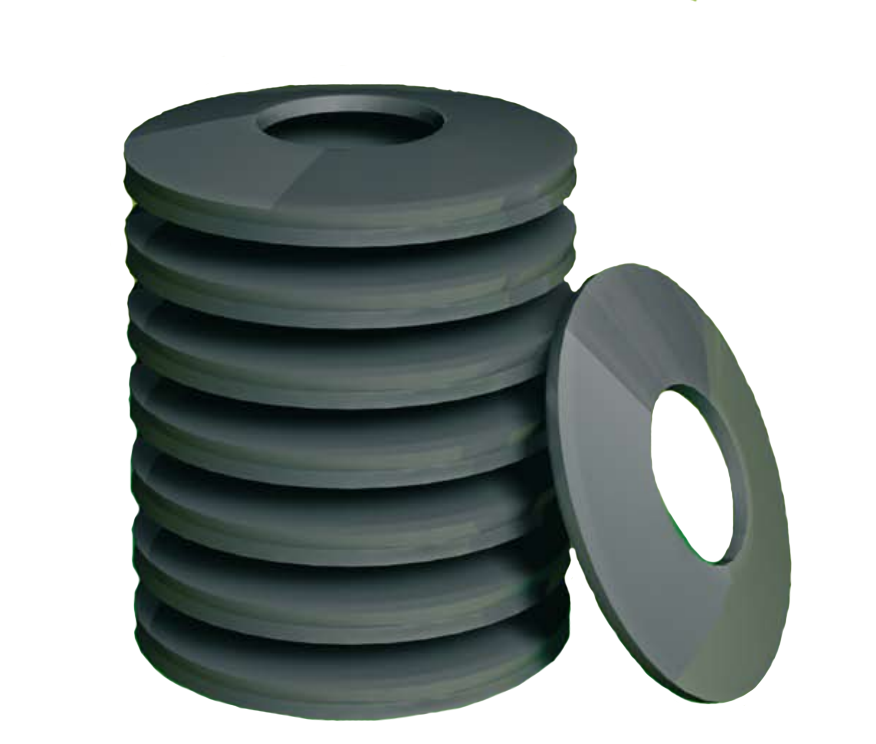

Шайба (пружина) тарельчатая DIN 2093 применяется при сборке механических узлов, подверженных тепловой деформации, вибрационным и ударным нагрузкам. Пружинные шайбы берут на себя основную силовую нагрузку, гасят колебания, компенсируют люфты, предохраняют от отвинчивания, повышают степень надежности соединения. Дисковый упругий элемент в отличие от витого имеет минимальный ход (деформацию) при тех же высоких силовых характеристиках, что позволяет сэкономить монтажное пространство.

Схема пружины тарельчатой DIN 2093

Внешний диаметр, d2	Внутренний диаметр, d1	Толщина стали, s	Высота, h
6	3,2	0,3	0,45
8	3,2	0,3	0,40
8	3,2	0,4	0,45
10	3,2	0,3	0,6
10	3,2	0,4	0,7
10	3,2	0,5	0,75
10	4,2	0,4	0,7
10	4,2	0,5	0,75
12	4,2	0,4	0,8
12	4,2	0,5	0,85
12	4,2	0,6	1,00
12	5,2	0,5	0,9
12	5,2	0,6	0,95
12	6,2	0,6	0,95
15	5,2	0,4	0,95
15	5,2	0,5	1,00
15	5,2	0,6	1,05
15	5,2	0,7	1,10
15	6,2	0,5	1,00
15	6,2	0,6	1,05
15	6,2	0,7	1,10
15	8,2	0,7	1,10
15	8,2	0,8	1,20
16	8,2	0,7	1,15
16	8,2	0,8	1,20
16	8,2	0,9	1,25
18	6,2	0,4	1,00
18	6,2	0,5	1,10
18	6,2	0,6	1,20
18	6,2	0,7	1,25
18	6,2	0,8	1,30
18	8,2	0,5	1,10
18	8,2	0,7	1,25
18	8,2	0,8	1,30
18	1,0	1,4	1,00
20	8,2	0,6	1,30
20	8,2	0,7	1,35
20	8,2	0,8	1,40
20	8,2	0,9	1,45
20	10,2	0,9	1,45
20	10,2	1,00	1,55
20	10,2	1,25	1,75
20	10,2	1,50	1,80
23	8,2	0,8	1,55
23	8,2	0,9	1,60
23	8,2	1,00	1,70
23	10,2	0,9	1,65
23	10,2	1,00	1,70
23	10,2	1,25	1,90
23	12,2	1,00	1,60
23	12,2	1,25	1,85
23	12,2	1,50	2,00
25	10,2	1,00	1,75
25	12,2	1,25	1,80
25	12,2	1,25	1,95
28	10,2	0,8	1,75
28	10,2	1,00	1,90
28	10,2	1,25	2,05
28	10,2	1,50	2,20
28	12,2	1,00	1,95
28	12,2	1,25	2,10
28	12,2	1,50	2,25
28	14,2	1,25	2,10
