Уплотнительное кольцо (шайба) DIN 7603

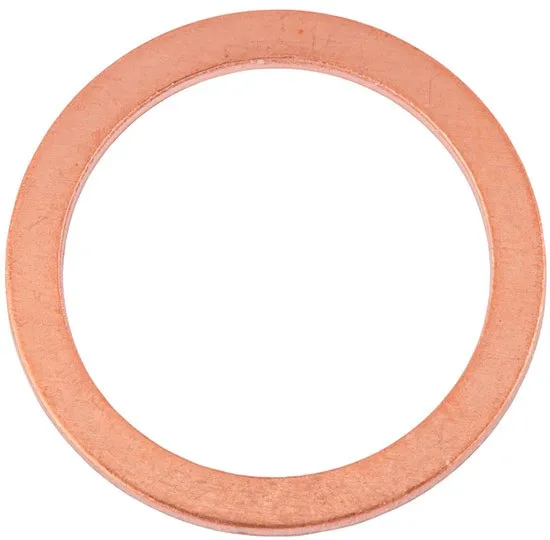

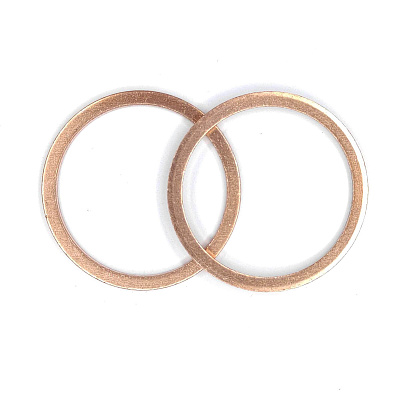

Уплотнительное кольцо (шайба) DIN 7603 форма A (плоское), уменьшенной ширины служит для «подгонки», герметизации и уплотнения резьбовых и трубопроводных соединений. Выпускаются с наружным диаметром от 8 до 68 мм и внутренним - от 4 до 60 мм. Толщина изделия может составлять от 1 до 2,5 мм. Сплав меди позволяет использовать метиз в условиях повышенных температур, вплоть до 300 °C и отличается высокой устойчивостью к коррозии.

Кольцо (шайба) уплотнительное DIN 7603 форма A-схема

Размер	Внутренний диаметр d1	Внешний диаметр d2	Толщина h
3 х 9	3	9	1,5
3,5 х 6	3,5	6	1
4 х 8	4,2	7,9	1
4 х 16	4,3	16,6	1,5
5 х 7,5	5,2	7,4	1
5 х 9*	5,2	8,9	1
6 х 10*	6,2	9,9	1; 3
6 х 18*	6,3	17,9	3
6 х 20*	6,7	19,9	1; 2
6,5 х 9,5	6,7	9,4	1
6,5 х 11*	6,7	10,9	1
7 х 12*	7,3	12,5	2
8 х 11,5	8,2	11,4	1
8 х 12*	8,2	11,9	1
8 х 14	8,2	13,9	1
9 х 18*	9,3	17,9	1; 1,5; 3
10 х 13,5	10,2	13,4	1
10 х 14*	10,2	13,9	1
10 х 15*	10,2	14,9	1
10 х 16	10,2	15,9	1
10 х 18	10,2	17,9	1,5
10 х 20	10,3	20,6	0,5
10 х 22*	10,3	22,6	3
12 х 15,5	12,2	15,4	1,5
12 х 16	12,2	15,9	1,5
12 х 17*	12,2	16,9	1,5
12 х 18*	12,2	17,9	1,5
12 х 20*	12,3	20,6	0,3
13 х 18*	13,2	17,9	1; 1,5; 2
14 х 18	14,2	17,9	1,5
14 х 20	14,2	19,9	1,5
14 х 24*	14,3	24,6	3
15 х 19	15,2	18,9	1,5
16 х 20	16,2	19,9	1,5
16 х 22*	16,2	21,9	1,5
17 х 21	17,2	20,9	1,5
17 х 22*	17,2	22	0,5; 1
17 х 23*	17,2	22,9	1,5
18 х 22	18,2	21,9	1,5
18 х 24	18,2	23,9	1,5
20 х 24	20,2	23,9	1,5
20 х 26	20,2	25,9	1,5
21 х 26	21,2	25,9	1,5
21 х 28	21,2	27,9	1,5
21 х 30*	21,3	30,6	1; 2
22 х 27	22,2	26,9	1,5
22 х 29*	22,2	28,9	1,5
22 х 29	22,2	28,9	2
23 х 28	23,3	27,9	2
23 х 30	23,3	30,6	2
24 х 28*	24	28	2
24 х 29	24,3	28,9	2
24 х 32	24,3	31,9	2
24 х 33*	24,3	33,6	1,5
24 х 34*	24,3	33,9	1,5; 2
24,5 х 29*	24,5	29	2
25 х 33	25	33,6	2
25 х 45*	25	45	2,5
26 х 31	26,3	30,9	2
26 х 34*	26,3	33,9	2
27 х 32	27,3	31,9	2
27 х 35	27,3	34,9	2
28 х 33	28,3	32,9	2
28 х 36*	28,3	36,9	2
30 х 36	30,3	35,9	2
30 х 40*	30,3	40,5	1; 2
30,5 х 36*	30,5	36	2
32 х 38	32,3	37,9	2
33 х 38	33,3	37,9	2
33 х 40*	33	40	2
33 х 41*	33,3	40,9	2
36 х 42	36,3	41,9	2
36 х 44	36,3	43,9	2
36 х 46*	36,5	46,5	2
38 х 44	38,3	43,9	2
38 х 46	38,3	45,9	2
39 х 46	39,5	45,9	2
39 х 48	39,5	47,9	2
39 х 52*	39,5	52	2
40 х 49	40,3	48,9	2
42 х 49	42,3	48,9	2
42 х 51	42,3	50,9	2
44 х 51	44,3	50,9	2
44 х 53	44,3	52,9	2
45 х 52	45,3	51,9	2
45 х 54	45,3	53,9	2
48 х 55*	48,3	54,9	2
48 х 57	48,3	56,9	2
50 х 57	50,2	56,9	2
50 х 59	50,2	58,9	2
52 х 60	52,5	59,8	2,5
52 х 62	52,5	61,8	2,5
54 х 64	54,5	63,8	2,5
54 х 65	54,5	64,8	2,5
55 х 63	55,5	62,8	2,5
56 х 64	56,5	63,8	2,5
58 х 66	58,5	65,8	2,5
60 х 68*	60,5	67,8	2,5
64 х 72	64,5	71,8	2,5
65 х 74	65,5	73,8	2,5
