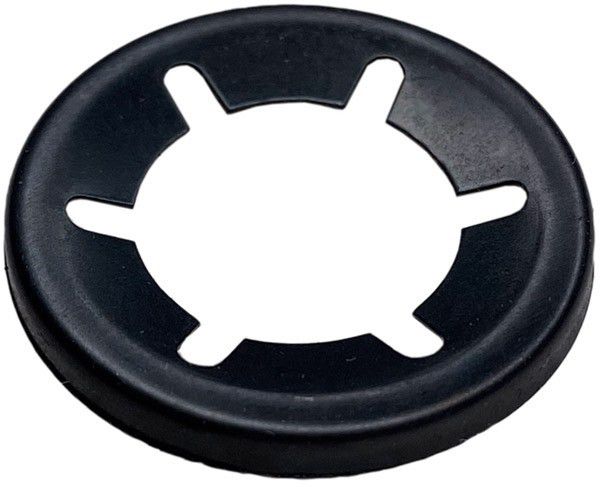

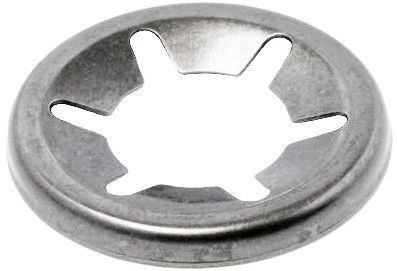

Шайба стопорная Star-Lock

Сталь:

Сталь закалённая

Сталь с покрытием:

гальваническая оцинковка, желтое хроматирование, горячая оцинковка, газо-термическое цинкование

Нержавеющая сталь:

А2, А4

Материал:

Цинк, латунь, Медь, Алюминий, Пластик

Описание

Шайба стопорная Star-Lock уникальное крепежное изделие для быстрой, постоянной и надежной фиксации различных деталей на цилиндрических гладких стержнях, валах, осях, трубках, шпильках из стали, цветных металлов, пластика и других материалов.

Стопорная шайба Старлок - схема, размеры

⌀ оси, d	d1	D (± 0,3)	H (± 0,2)	S	Кол-во прорезей
1,6	1,23-1,46	9,7	1,3	0,2	4
2,0	1,61-1,84	9,7	1,3	0,2	4
2,4	2,02-2,25	9,7	1,3	0,2	4
3,0	2,58-2,81	9,7	1,3	0,2	4
3,2	2,78-3,01	9,7	1,3	0,2	4
4,0	3,57-3,8	11,5	1,3	0,2	5
4,8	4,31-4,53	11,5	1,3	0,2	6
5,0	4,51-4,74	11,5	1,3	0,2	6
6,0	5,45-5,7	15,3	1,3	0,25	6
6,4	5,83-6,08	15,3	1,3	0,25	6
7,0	6,46-6,72	15,3	1,3	0,25	6
8,0	7,4-7,66	15,3	1,3	0,25	6
9,0	8,5-8,75	18,4	1,9	0,3	6
9,5	9,0-9,26	18,4	1,9	0,3	6
10,0	9,49-9,74	18,4	1,9	0,3	6
11,0	10,5-10,76	18,4	1,9	0,3	6
12,0	11,37-11,62	25,0	2,3	0,4	6
12,7	12,1-12,36	25,0	2,3	0,4	6
13,0	12,38-12,64	25,0	2,3	0,4	6
14,0	13,4-13,66	28,2	2,3	0,4	6
15,0	14,43-14,68	28,2	2,3	0,4	6
16,0	15,28-15,53	28,2	2,3	0,4	6
17,0	16,42-16,68	28,2	2,3	0,4	6
18,0	17,34-17,62	36,5	3,0	0,4	9
19,0	18,4-18,69	36,5	3,0	0,4	9
20,0	19,3-19,63	36,5	3,0	0,4	9
21,0	20,33-20,61	36,5	3,0	0,4	9
22,0	21,37-21,65	36,5	3,0	0,4	9
23,0	22,34-22,62	38,1	2,9	0,45	9
24,0	23,33-23,66	38,1	3,2	0,5	9
24,0	23,33-23,66	41,3	3,2	0,5	9
25,0	24,3-24,63	41,3	3,2	0,5	9
