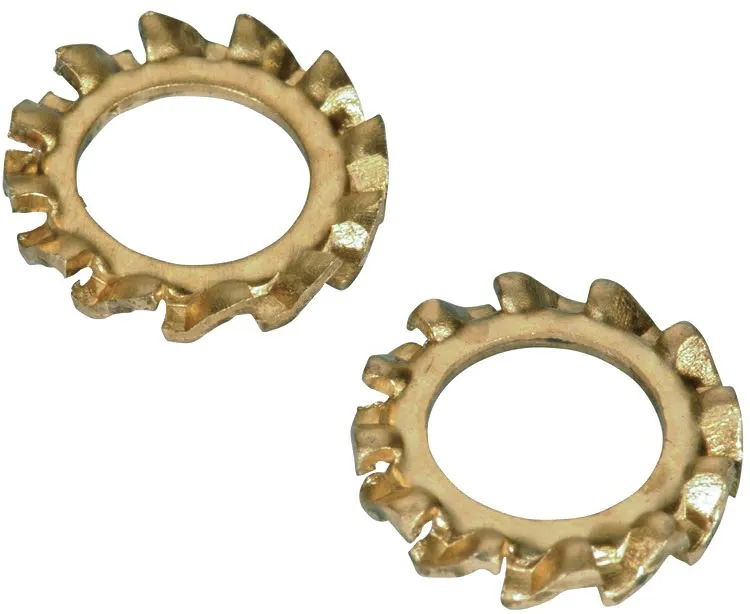

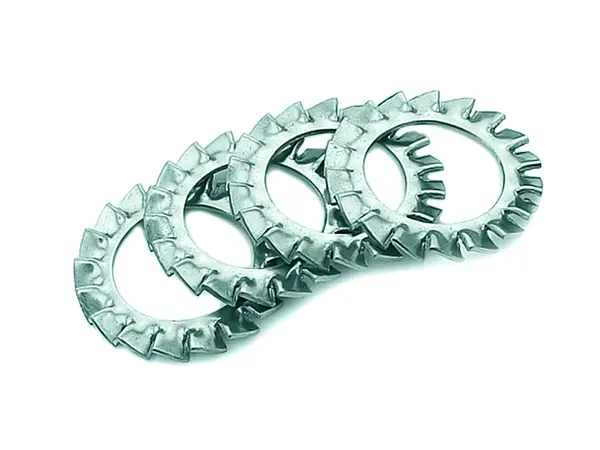

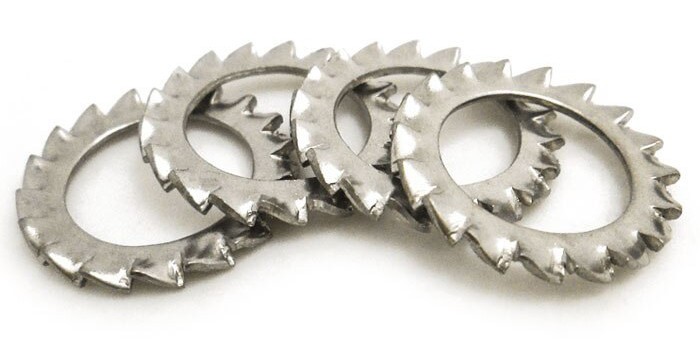

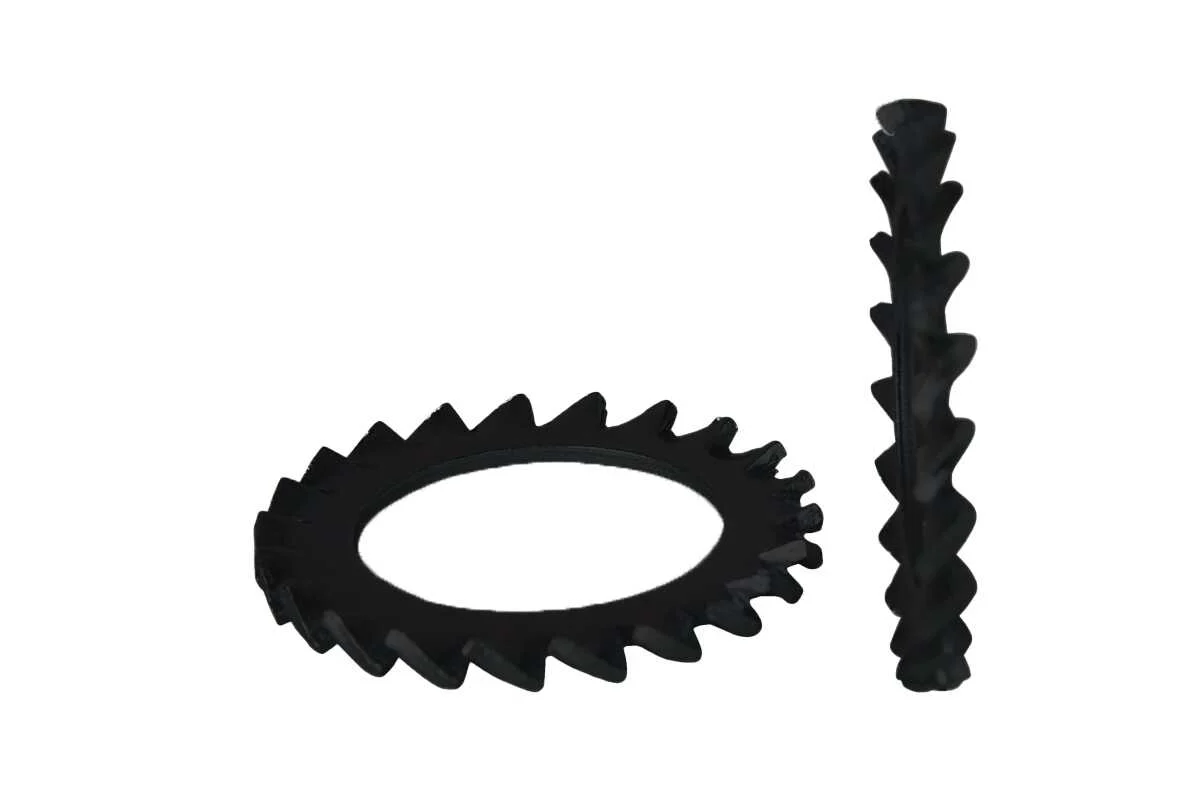

Шайба стопорная с насечками DIN 6798 это высококачественный элемент крепежа, который используется для обеспечения надежной фиксации винтов и болтов, что особенно важно при работе с высоконагруженными или вибрирующими деталями. Изготовленная из пружинной стали с цинковым покрытием, она обеспечивает отличную упругость и стойкость к коррозии, что делает ее идеальным выбором для работы в различных климатических и эксплуатационных условиях.
|
Размеры стопорной шайбы DIN 6798 A в мм
|
|||
|
d*
|
d1
|
d2
|
s
|
|
M2
|
2.2
|
4.5
|
0.3
|
|
M2.3
|
2.5
|
5
|
0.4
|
|
M2.5
|
2.7
|
5.5
|
0.4
|
|
M3
|
3.2
|
6
|
0.4
|
|
М3.5
|
3.7
|
7
|
0.5
|
|
M4
|
4.3
|
8
|
0.5
|
|
M5
|
5.3
|
10
|
0.6
|
|
M6
|
6.4
|
11
|
0.7
|
|
М7
|
7.4
|
12.5
|
0.8
|
|
M8
|
8.4
|
15
|
0.8
|
|
M10
|
10.5
|
18
|
0.9
|
|
M12
|
13
|
20.5
|
1
|
|
M14
|
15
|
24
|
1
|
|
M16
|
17
|
26
|
1.2
|
|
М18
|
19
|
30
|
1.4
|
|
M20
|
21
|
33
|
1.4
|
|
М22
|
23
|
36
|
1.5
|
|
M24
|
25
|
38
|
1.5
|
|
М27
|
28
|
44
|
1.6
|
|
M30
|
31
|
48
|
1.6
|
