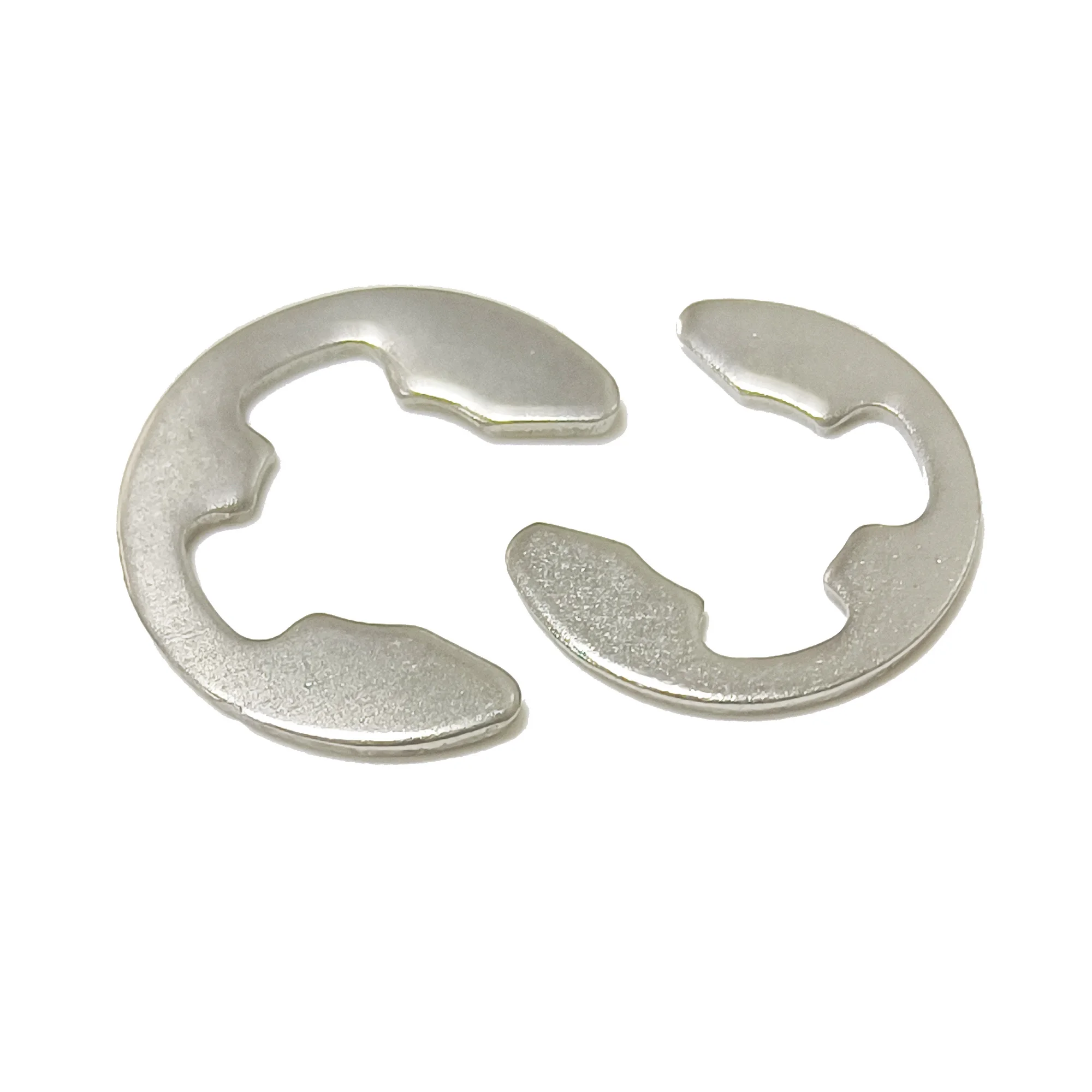

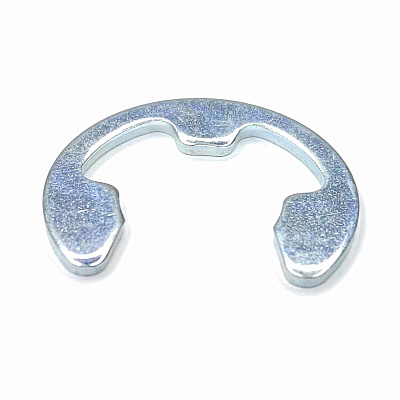

Шайба стопорная быстросъемная внешняя DIN 6799 рименяется с целью удержания насаженных на вал компонентов (подшипников, втулок, шестеренок и т.д.) от их смещения с монтажного места. Она проталкивается в канавку и надежно удерживается в ней за счет пружинящих свойств и специальной формы. При необходимости легко демонтируется с помощью обычной плоской отвертки. Кольцо упорное наружное изготовлено из качественной пружинной стали и способно противостоять большим осевым нагрузкам.
|
Размеры быстросъёмных упорных шайб DIN 6799 в мм
|
|||||
|
d1
|
d2
|
d3
|
s
|
m
|
n
|
|
0.8
|
2.25
|
1 - 1.4
|
0.2
|
0.24
|
0.4
|
|
1.2
|
3.25
|
1.4 - 2
|
0.3
|
0.34
|
0.6
|
|
1.5
|
4.25
|
2 - 2.5
|
0.4
|
0.44
|
0.8
|
|
1.9
|
4.8
|
2.5 - 3
|
0.5
|
0.54
|
1
|
|
2.3
|
6.3
|
3 - 4
|
0.6
|
0.64
|
1
|
|
3.2
|
7.3
|
4 - 5
|
0.6
|
0.64
|
1
|
|
4
|
9.3
|
5 - 7
|
0.7
|
0.74
|
1.2
|
|
5
|
11.3
|
6 - 8
|
0.7
|
0.74
|
1.2
|
|
6
|
12.3
|
7 - 9
|
0.7
|
0.74
|
1.2
|
|
7
|
14.3
|
8 - 11
|
0.9
|
0.94
|
1.5
|
|
8
|
16.3
|
9 - 12
|
1.0
|
1.05
|
1.8
|
|
9
|
18.8
|
10 - 14
|
1.1
|
1.15
|
2
|
|
10
|
20.4
|
11 - 15
|
1.2
|
1.25
|
2
|
|
12
|
23.4
|
13 - 18
|
1.3
|
1.35
|
2.5
|
|
15
|
29.4
|
16 - 24
|
1.5
|
1.55
|
3
|
|
19
|
37.6
|
20 - 31
|
1.75
|
1.80
|
3.5
|
|
24
|
44.6
|
25 - 38
|
2
|
2.05
|
4
|
Обозначения:
d1 - диаметр паза вала
d2 - наружный диаметр шайбы
d3 - диаметр вала
s - толщина шайбы
m - ширина паза вала
n - минимальный выступ
