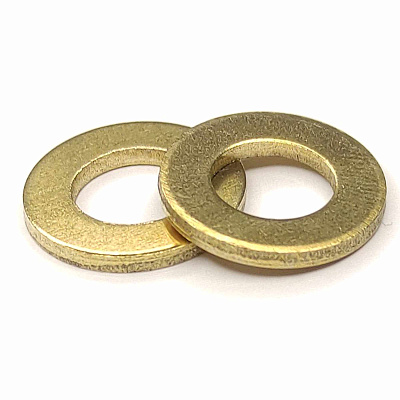

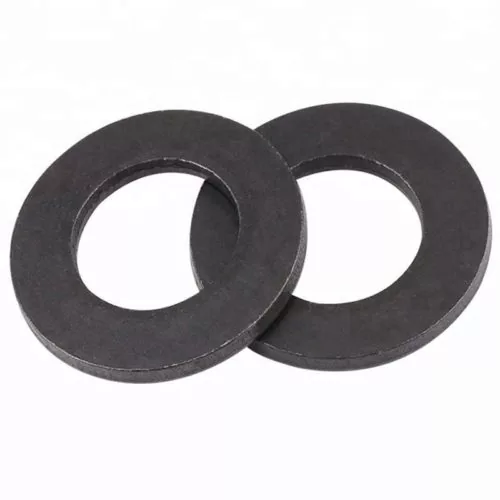

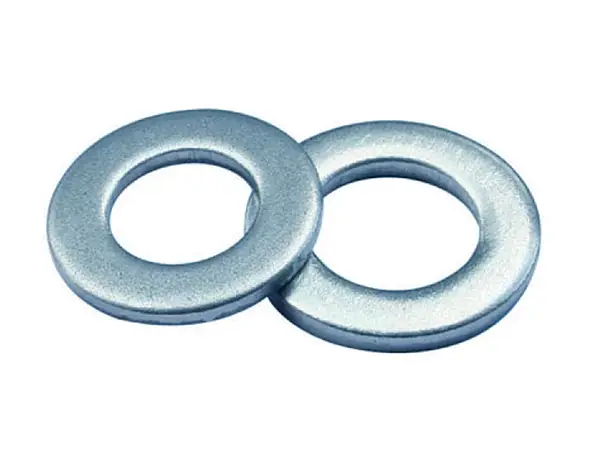

Шайба плоская усиленная под палец, штифт DIN 1440 это важный элемент крепежных соединений, широко используемый в машиностроении, станкостроении и автомобильной индустрии. Она специально разработана для работы с цилиндрическими штифтами с головкой и отверстием под шплинт, которые применяются в подвижных соединениях механизмов.
|
Размеры усиленной шайбы DIN 1440 (ISO 8738) в мм
|
||
|
d1
|
d2
|
h
|
|
5
|
10
|
0.8
|
|
6
|
12
|
1.6
|
|
7
|
14
|
1.6
|
|
8
|
15
|
2
|
|
10
|
18
|
2.5
|
|
12
|
20
|
3
|
|
14
|
22
|
3
|
|
16
|
24
|
3
|
|
18
|
30
|
4
|
|
20
|
30
|
4
|
|
22
|
34
|
4
|
|
24
|
37
|
4
|
|
27
|
39
|
5
|
|
30
|
44
|
5
|
|
33
|
47
|
5
|
|
35
|
52
|
6
|
|
36
|
52
|
6
|
|
40
|
58
|
6
|
|
45
|
62
|
7
|
|
50
|
68
|
8
|
|
55
|
75
|
9
|
|
60
|
80
|
9
|
|
65
|
90
|
9
|
|
70
|
95
|
10
|
|
75
|
100
|
10
|
|
80
|
110
|
12
|
|
85
|
110
|
12
|
|
90
|
115
|
12
|
|
100
|
125
|
14
|
Обозначения:
d1 - внутренний диаметр шайбы
d2 - наружный диаметр
h - толщина усиленной шайбы
