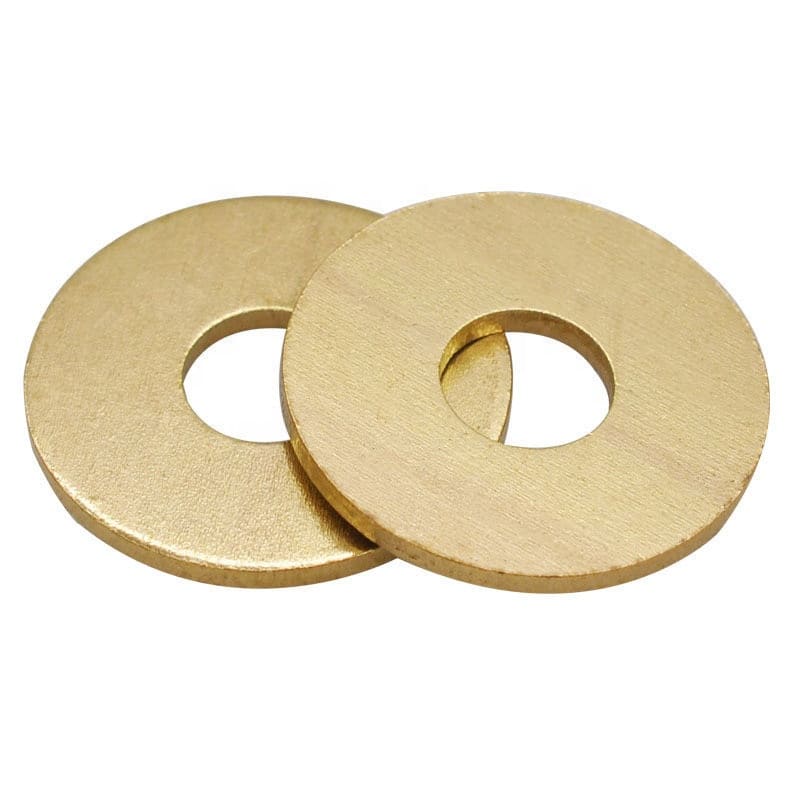

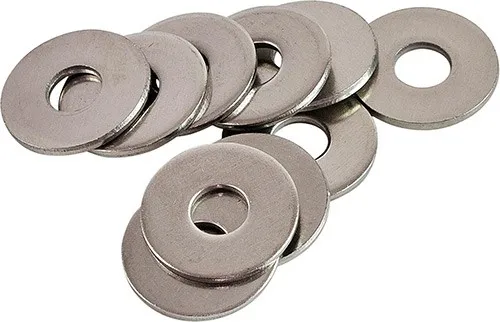

Шайба увеличенная (кузовная) DIN 9021 плоские, наружный диаметр шайб приблизительно в 3 раза больше внутреннего. Класс точности А, С. Шайбы предназначены для крепежа с размером резьбы от М3 до М36.
|
Размеры увеличенных кузовных шайб DIN 9021 в мм
|
|||
|
d
|
d1
|
d2
|
s
|
|
М3
|
3.2
|
9
|
0.8
|
|
М3.5
|
3.7
|
11
|
0.8
|
|
M4
|
4.3
|
12
|
1
|
|
M5
|
5.3
|
15
|
1.2
|
|
M6
|
6.4
|
18
|
1.6
|
|
M7
|
7.4
|
22
|
2
|
|
M8
|
8.4
|
24
|
2
|
|
M10
|
10.5
|
30
|
2.5
|
|
М12
|
13
|
37
|
3
|
|
М14
|
15
|
44
|
3
|
|
М16
|
17
|
50
|
3
|
|
М18
|
20
|
56
|
4
|
|
M20
|
22
|
60
|
4
|
|
М22
|
23/24
|
66
|
5
|
|
М24
|
26
|
72
|
5
|
|
М27
|
30
|
85
|
6
|
|
М30
|
33
|
92
|
6
|
|
М33
|
36
|
105
|
6
|
|
М36
|
39
|
110
|
8
|
Обозначения:
d - размер резьбы крепёжного изделия
d1 - внутренний диаметр шайбы
d2 - наружный диаметр шайбы
s - толщина
