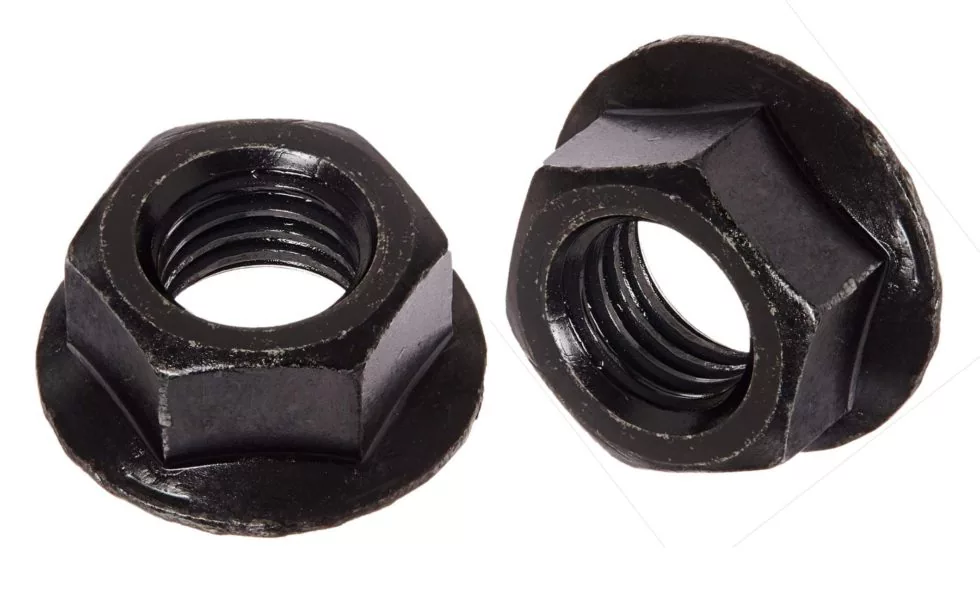

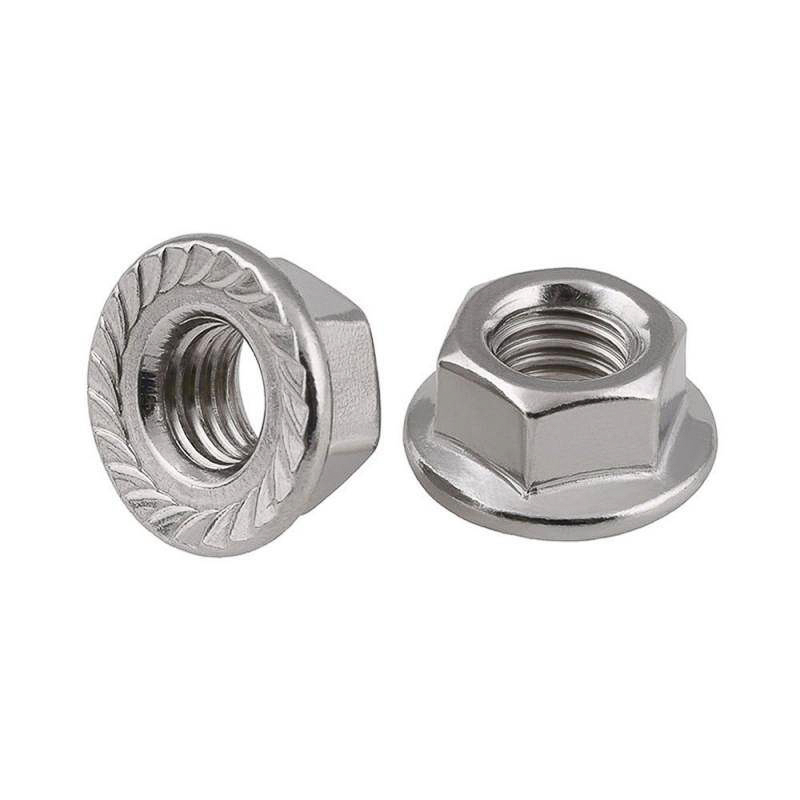

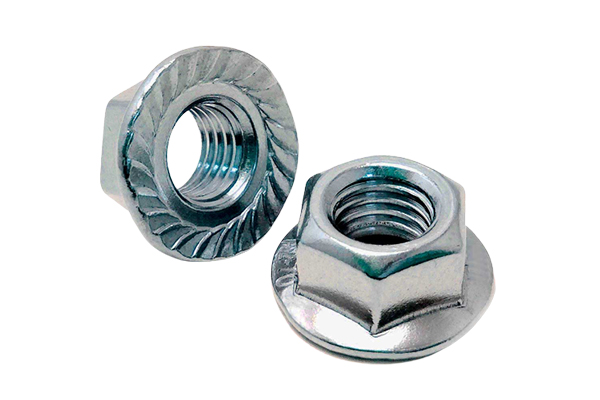

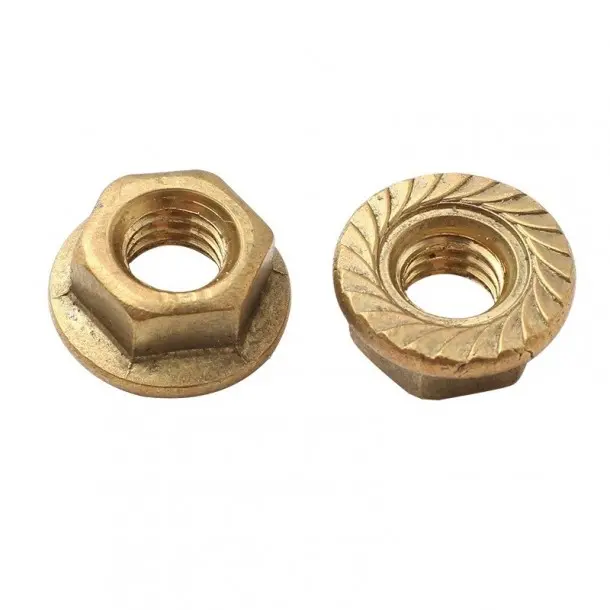

Гайка с фланцем DIN 6923, диаметр от М4 до М20, аналоги EN 1661, ISO 4161. Фланец гайки имеет плоскую поверхность. Для стопорения крепёжного соединения нижняя часть фланца может изготавливаться с насечками.
|
Размеры шестигранных гаек с фланцем DIN 6923 (EN 1661) в мм
|
|||
|
d
|
d2
|
m
|
s
|
|
М4 (EN 1661)
|
10
|
4.65
|
7
|
|
M5
|
11.8
|
5
|
8
|
|
M6
|
14.2
|
6
|
10
|
|
M8
|
17.9
|
8
|
13
|
|
M10
|
21.8
|
10
|
15
|
|
M12
|
26
|
12
|
18
|
|
M16
|
34.5
|
16
|
24
|
|
М20
|
42.8
|
20
|
30
|
Обозначения:
d - номинальный диаметр резьбы
d2 - диаметр фланца
m - высота гайки
s - размер гайки под ключ
