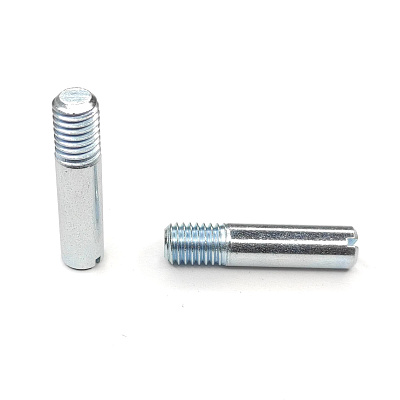

Винт установочный с неполной резьбой DIN 427 имеет плоский прижимной конец с одной стороны и прорезь под прямую отвертку с другой. Применяется для создания точек упора на плоскости или предотвращения смещения двух вращающихся объектов относительно друг друга, например, для фиксации шкива или зубчатого колеса на валу. Подходит для создания штифтовых соединений.
|
d
|
M1.6
|
M2
|
M2.5
|
M3
|
M3.5
|
M4
|
M5
|
М6
|
М8
|
М10
|
М12
|
М16
|
М20
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
P
|
0,35
|
0,4
|
0,45
|
0,5
|
0,6
|
0,7
|
0,8
|
1
|
1,2
|
1,5
|
1,75
|
2
|
2,5
|
|
|
b
|
1,9
|
2,4
|
3
|
3,6
|
4,2
|
4,8
|
6
|
7,2
|
9,6
|
12
|
14
|
18
|
22
|
|
|
n
|
0,3
|
0,3
|
0,4
|
0,5
|
0,5
|
0,6
|
0,8
|
1
|
1,2
|
1,6
|
2
|
2,5
|
3
|
|
|
t
|
0,56
|
0,64
|
0,72
|
0,8
|
0,96
|
1,12
|
1,28
|
1,6
|
2
|
2,4
|
2,8
|
3,2
|
4
|
|
|
l
|
мин.
|
4
|
5
|
5
|
6
|
8
|
8
|
10
|
12
|
14
|
16
|
20
|
30
|
35
|
|
макс.
|
6
|
8
|
10
|
12
|
14
|
14
|
20
|
25
|
30
|
35
|
60
|
60
|
60
|
|
Обозначения:
d - номинальный диаметр резьбы
P - шаг резьбы
b - длина резьбы
n - ширина шлица
t - глубина шлица винта
l - длина винта
