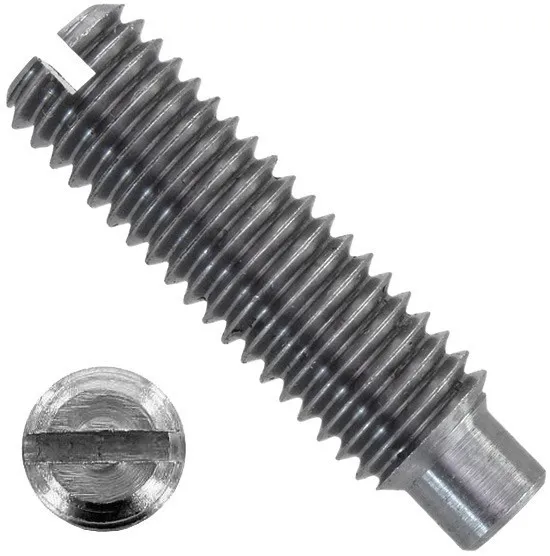

Винт установочный с цапфой и прямым шлицем DIN 417 имеет полную метрическую резьбу стандартного (крупного) шага и концевую удлиненную цапфу с плоским наконечником. Применяется во многих механических узлах, содержащих вращающиеся элементы, такие как колеса, кольца, шестерни или шкивы, где их необходимо зафиксировать на валу. Используется при сборке корпусной мебели, приборов и станков для предотвращения сдвига компонентов по отношению друг к другу.
|
d
|
M1.6
|
M2
|
M2.5 |
M3
|
M3.5
|
M4
|
M5
|
М6
|
М8
|
М10
|
М12
|
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
P
|
0,35
|
0,4
|
0,45
|
0,5
|
0,6
|
0,7
|
0,8
|
1
|
1,2
|
1,5
|
1,75
|
|
|
n
|
0,3
|
0,3
|
0,4
|
0,4
|
0,5
|
0,6
|
0,8
|
1,6
|
2
|
2,5
|
2
|
|
|
z
|
0,8
|
1
|
1,25
|
1,5
|
1,75
|
2
|
2,5
|
3
|
4
|
5
|
6
|
|
|
l
|
мин.
|
2
|
3
|
4
|
5
|
5
|
6
|
8
|
8
|
10
|
12
|
20
|
|
макс.
|
3
|
6
|
8
|
12
|
16
|
16
|
20
|
30
|
40
|
55
|
80
|
|
Обозначения:
d - номинальный диаметр резьбы
P - шаг резьбы
n - ширина шлица винта
z - длина цилиндрического конца (цапфы)
l - длина винта
