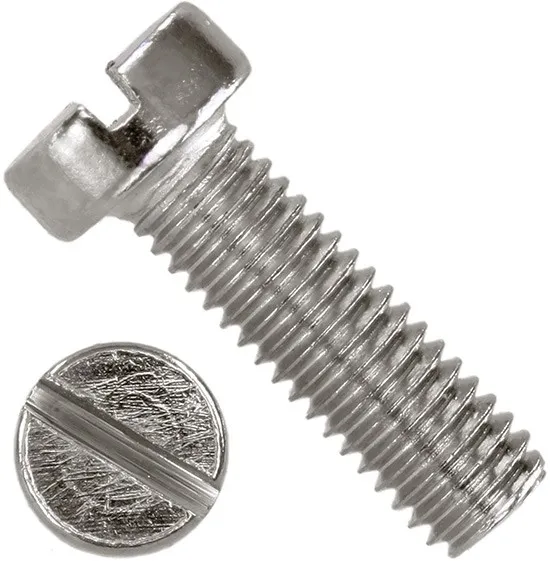

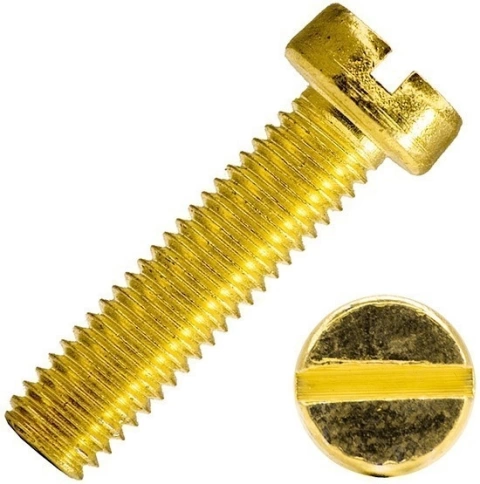

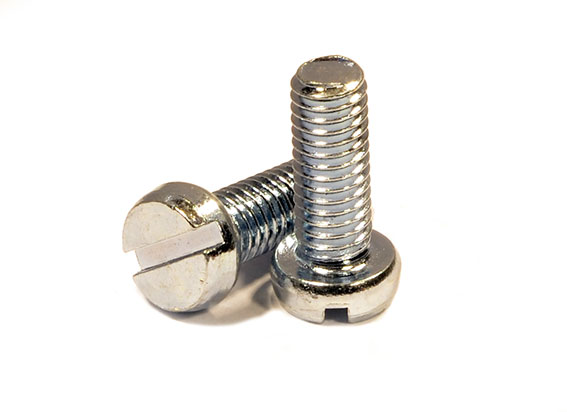

Винт с цилиндрической головкой DIN 84 состоит из стержня с полной метрической резьбой и цилиндрической головки с прямым шлицем SL. При скреплении элементов он ввинчивается в резьбовое отверстие, реже используется с гайкой. После установки метиз незначительно выступает над поверхностью, либо почти незаметен, если вкручен в специальное заранее подготовленное углубление в теле детали. Глубокий прямой шлиц обеспечивает простоту а отверткой или электроинструментом.
|
Таблица размеров винтов с цилиндрической головкой DIN 84 (ISO 1207) в мм
|
|||||||||||||||
|
d
|
M1
|
M1.2
|
M1.4
|
M1.6
|
M1.8
|
M2
|
M2.5
|
M3
|
M3.5
|
M4
|
M5
|
M6
|
M8
|
M10
|
|
|
P
|
0,3
|
0,25
|
0,3
|
0,35
|
0,35
|
0,4
|
0,45
|
0,5
|
0,6
|
0,7
|
0,8
|
1
|
1,3
|
1,5
|
|
|
d2
|
2
|
2,3
|
2,6
|
3
|
3,4
|
3,8
|
4,5
|
5,5
|
6
|
7
|
8,5
|
10
|
13
|
16
|
|
|
k
|
0,7
|
0,8
|
0,9
|
1,1
|
1,2
|
1,3
|
1,6
|
2
|
2,4
|
2,6
|
3,3
|
3,9
|
5
|
6
|
|
|
n
|
0,3
|
0,3
|
0,3
|
0,4
|
0,4
|
0,5
|
0,6
|
0,8
|
1
|
1,2
|
1,2
|
1,6
|
2
|
2,5
|
|
|
l
|
мин.
|
2
|
2
|
2
|
2
|
3
|
3
|
4
|
4
|
5
|
5
|
6
|
8
|
10
|
12
|
|
макс.
|
16
|
16
|
16
|
16
|
20
|
20
|
25
|
30
|
35
|
40
|
50
|
60
|
80
|
80
|
|
