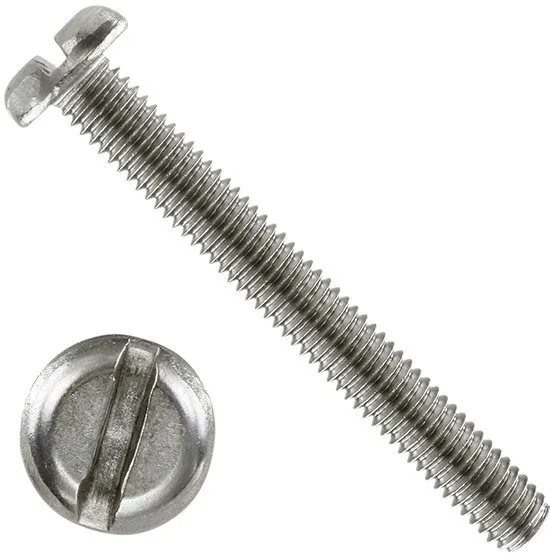

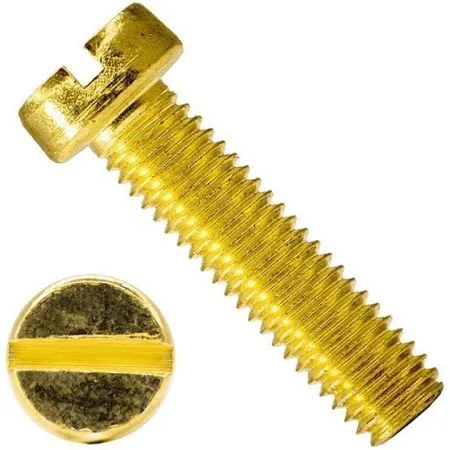

Винт с цилиндрической скругленной головкой и прямым шлицем DIN 85 – это крепежная деталь для соединения металлических, деревянных или пластиковых элементов. Ввинчивается в резьбовые отверстия, реже используется с гайкой. После установки полукруглая головка выступает над поверхностью, но при этом обеспечивает хороший прижим скрепляемых деталей, может использоваться в расточенных цилиндрической зенковкой отверстиях. Наличие довольно глубокой прорези позволяет легко вкрутить шлицевой винт с помощью обычной отвертки.
Таблица размеров винтов с прямым шлицем DIN 85 (ISO 1580) в мм
|
d
|
M2
|
M2.5
|
M3
|
M4
|
M5
|
M6
|
M8
|
|
|---|---|---|---|---|---|---|---|---|
|
P
|
0,4
|
0,45
|
0,5
|
0,7
|
0,8
|
1
|
1,25
|
|
|
dk
|
4
|
5
|
6
|
8
|
10
|
12
|
16
|
|
|
k
|
1,3
|
1,5
|
1,8
|
2,4
|
3
|
3,6
|
4,8
|
|
|
n
|
0,5
|
0,6
|
0,8
|
1,2
|
1,2
|
1,6
|
2
|
|
|
l
|
мин.
|
2,5
|
3
|
4
|
5
|
6
|
8
|
10
|
|
макс.
|
20
|
25
|
30
|
40
|
50
|
60
|
80
|
|
Обозначения:
d - номинальный диаметр резьбы
P - шаг резьбы
dk - диаметр головки
k - высота головки
n - ширина прямого шлица винта
l - длина винта
P - шаг резьбы
dk - диаметр головки
k - высота головки
n - ширина прямого шлица винта
l - длина винта
