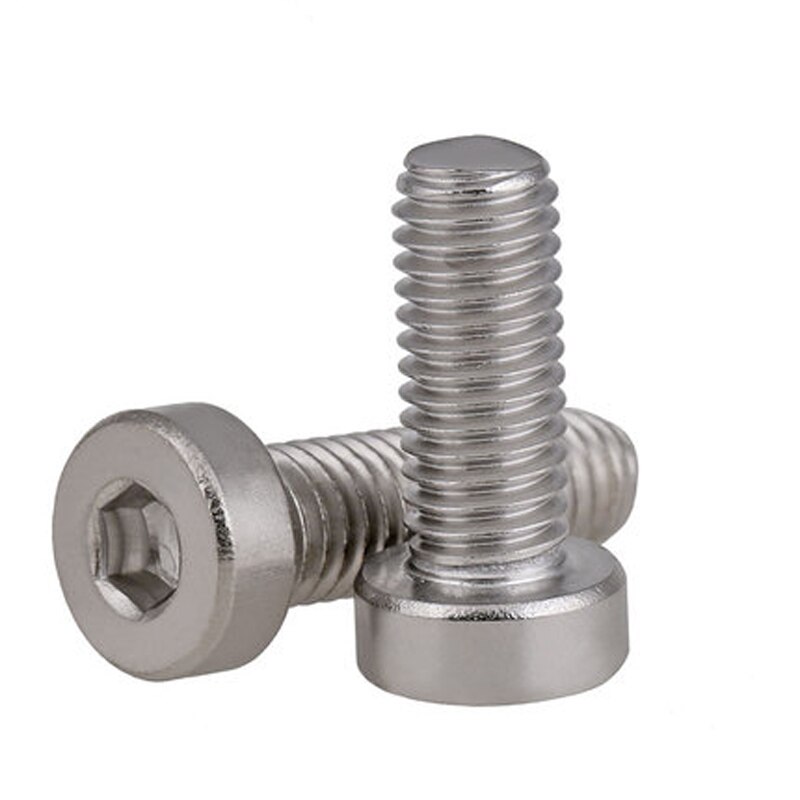

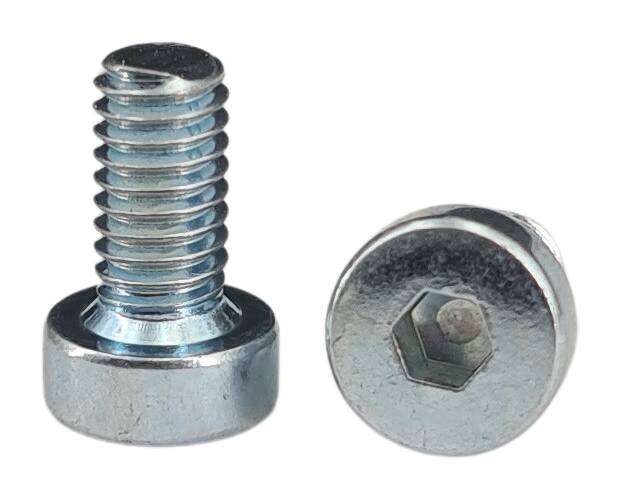

Винт высокопрочный с внутренним шестигранником DIN 7984 цилиндрической низкой головкой, неполная метрическая резьба от М3 до М24.
|
аблица размеров высокопрочных винтов с внутренним шестигранником DIN 7984 в мм
|
|||||||||||
|
d
|
M3
|
M4
|
M5
|
M6
|
M8
|
M10
|
M12
|
М16
|
М20
|
М24
|
|
|
P
|
0,5
|
0,7
|
0,8
|
1
|
1,3
|
1,5
|
1,75
|
2
|
2,5
|
3
|
|
|
dk
|
5.5
|
7
|
8.5
|
10
|
13
|
16
|
18
|
24
|
30
|
36
|
|
|
k
|
2
|
2,5
|
3,5
|
4
|
5
|
6
|
7
|
9
|
11
|
13
|
|
|
s
|
2
|
2,5
|
3
|
4
|
5
|
7
|
8
|
12
|
14
|
17
|
|
|
b
|
l ≤ 125
|
12
|
14
|
16
|
18
|
22
|
26
|
30
|
38
|
46
|
54
|
|
l ≤ 200
|
-
|
-
|
-
|
-
|
28
|
32
|
36
|
44
|
52
|
60
|
|
|
l > 200
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
57
|
65
|
73
|
|
Обозначения:
d - номинальный диаметр резьбы
P - шаг резьбы
dk - диаметр цилиндрической головки винта
k - высота головки винта
s - размер внутреннего шестигранника под ключ
