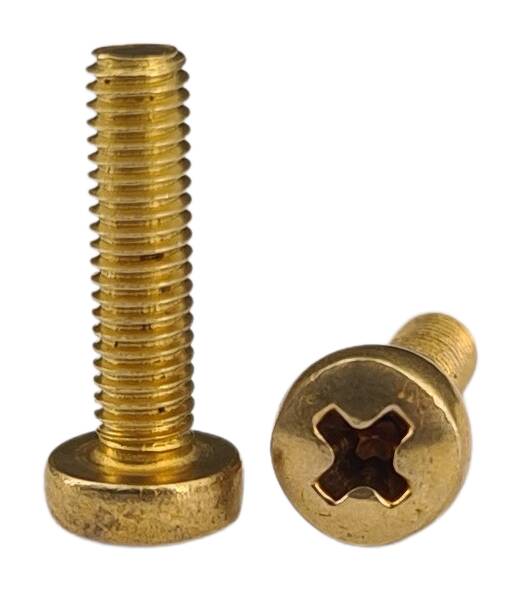

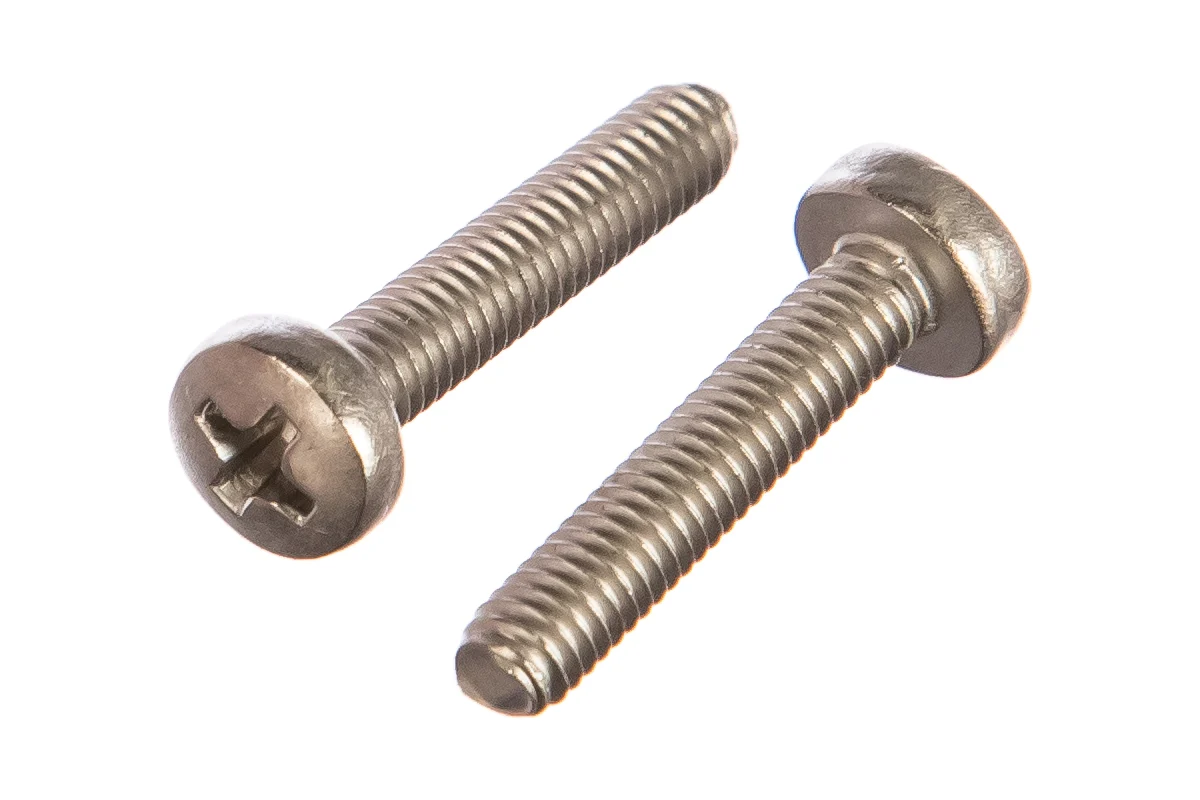

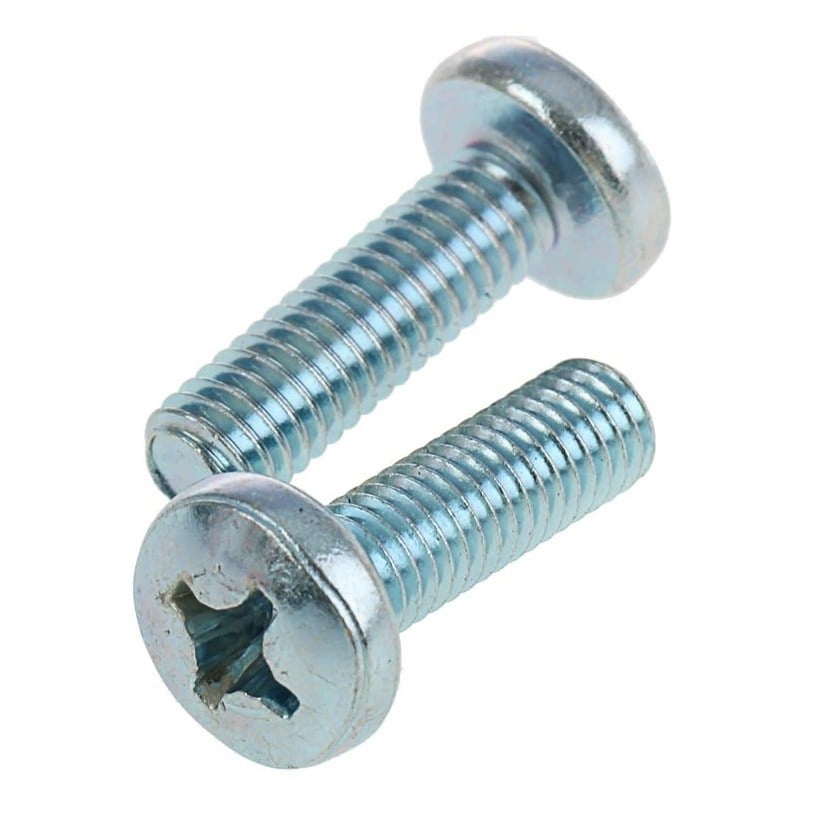

Винт с полукруглой головкой DIN 7985 и крестообразным шлицем PZ, PH. Размеры резьбы винтов от М1.6 до М10.
|
Таблица размеров винтов DIN 7985 (ISO 7045) в мм
|
|||||||||||
|
d
|
M1.6
|
M2
|
M2.5
|
M3
|
M3.5
|
M4
|
M5
|
M6
|
M8
|
M10
|
|
|
P
|
0,35
|
0,4
|
0,45
|
0,5
|
0,6
|
0,7
|
0,8
|
1
|
1,3
|
1,5
|
|
|
d1
|
DIN 7985
|
3,2
|
4
|
5
|
6
|
7
|
8
|
10
|
12
|
16
|
20
|
|
ISO 7045
|
5,6
|
9,5
|
|||||||||
|
k
|
DIN 7985
|
1,3
|
1,6
|
2
|
2,4
|
2,7
|
3,1
|
3,8
|
4,6
|
6
|
7,5
|
|
ISO 7045
|
2,1
|
2,6
|
3,7
|
||||||||
|
m
|
0
|
1
|
1
|
1
|
1
|
2
|
2
|
3
|
4
|
4
|
|
|
l
|
мин.
|
3
|
3
|
3
|
4
|
5
|
5
|
6
|
8
|
10
|
12
|
|
макс.
|
16
|
20
|
25
|
30
|
35
|
40
|
50
|
60
|
60
|
60
|
|
Обозначения:
d - номинальный диаметр резьбы
P - шаг резьбы
d1 - диаметр головки
k - высота головки
m - размер крестообразного шлица PH или PZ
l - длина винт
