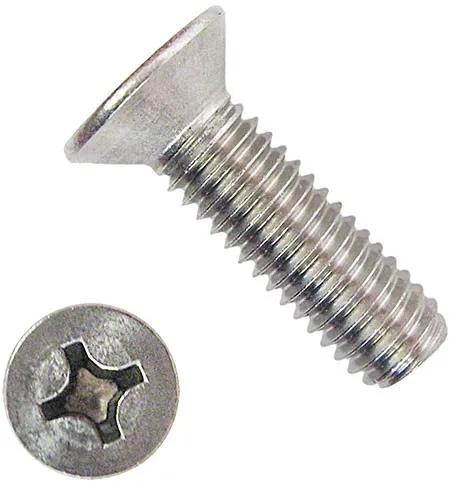

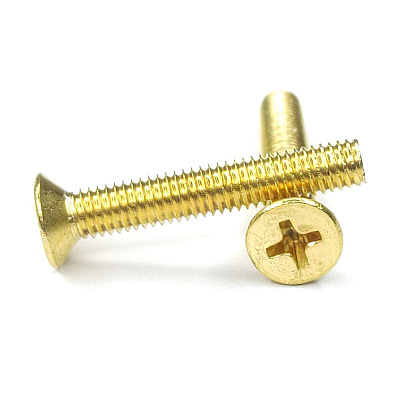

Винт с потайной головкой DIN 965 крестообразный шлиц Ph или Pz.
|
Таблица размеров винтов с потайной головкой (потай) DIN 965 (ISO 7046)
|
|||||||||
|
d
|
M1.6
|
M2
|
M2.5
|
M3
|
M4
|
M5
|
М6
|
М8
|
М10
|
|
dk
|
3
|
3,8
|
4,7
|
5,5/5,6
|
8,4/7,5
|
9,3/9,2
|
11,3/11
|
15,8/14,5
|
18,3/18
|
|
ISO/DIN
|
|||||||||
|
k
|
1/0,96
|
1,2
|
1,5
|
1,65
|
2,7/2,2
|
2,7/2,5
|
3,3/3
|
4,65/4
|
5
|
|
ISO/DIN
|
|||||||||
|
b
|
15
|
16
|
18
|
19
|
22
|
25
|
28
|
34
|
40
|
|
n
|
0,4
|
0,5
|
0,6
|
0,8
|
1
|
1,2
|
1,6
|
2
|
2,5
|
|
m
|
0
|
1
|
1
|
1
|
2
|
2
|
3
|
4
|
4
|
Обозначения:
d - номинальный диаметр резьбы, мм
dk - диаметр потайной головки, мм
k - высота головки, мм
b - длина резьбы винта, мин., мм
n - ширина шлица головки винта, мм
m - размер крестообразного шлица Ph или Pz
