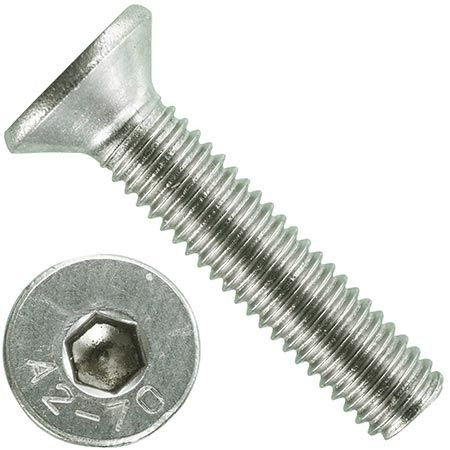

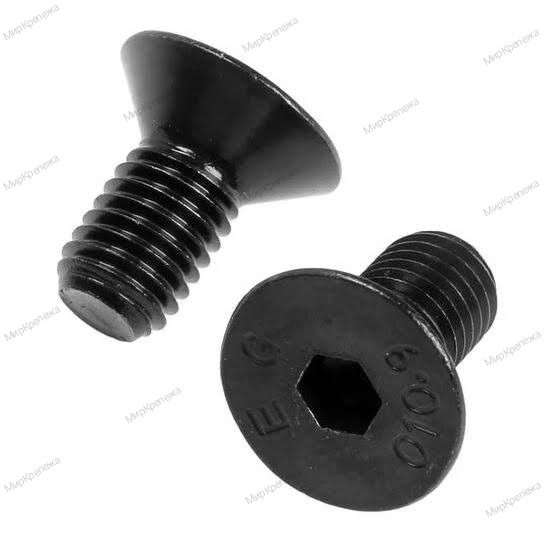

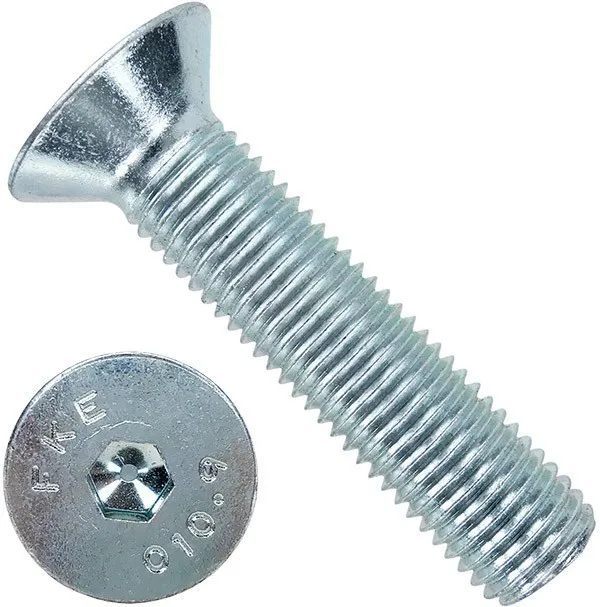

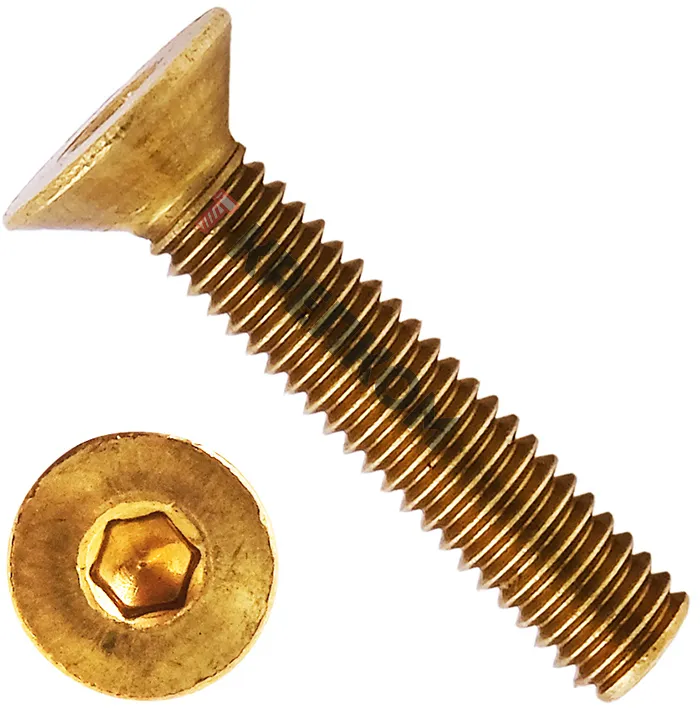

Винт DIN 7991 с потайной головкой и внутренним шестигранником или с отверстием под ключ TORX, диаметр резьбы от М3 до М24, длина от 5 до 240 мм. Винты с резьбой М22 и М24 изготавливаются только по стандарту DIN 7991.
|
Таблица размеров винтов DIN 7991 (ISO 10642) в мм
|
|||||||||||||
|
d
|
M3
|
M4
|
M5
|
M6
|
M8
|
M10
|
M12
|
М14
|
М16
|
М20
|
М22
|
М24
|
|
|
P
|
0,5
|
0,7
|
0,8
|
1
|
1,25
|
1,5
|
1,75
|
2
|
2
|
2,5
|
3
|
3,5
|
|
|
k
|
1,9
|
2,5
|
3,1
|
3,72
|
4,96
|
6,2
|
7,44
|
8,4
|
8,8
|
10,2
|
13,1
|
14
|
|
|
dk
|
6,7
|
9
|
10
|
13,4
|
17,9
|
22,4
|
26,8
|
30,9
|
33,6
|
40,3
|
36
|
39
|
|
|
s
|
2
|
2,5
|
3
|
4
|
5
|
6
|
8
|
10
|
10
|
12
|
14
|
14
|
|
|
ISR
|
-
|
Т20
|
Т25
|
Т30
|
Т40
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
|
b
|
18
|
20
|
22
|
24
|
28
|
32
|
36
|
40
|
44
|
52
|
56
|
60
|
|
|
l
|
мин.
|
5
|
6
|
6
|
8
|
10
|
12
|
20
|
30
|
20
|
35
|
60
|
40
|
|
макс.
|
30
|
50
|
80
|
120
|
160
|
160
|
200
|
80
|
200
|
200
|
100
|
||
Обозначения:
d - номинальный диаметр резьбы
P - шаг резьбы
k - высота головки винта, макс.
dk - диаметр головки винта, макс.
s - размер внутреннего шестигранника под ключ
ISR - размер торцевого ключа TORX
b - длина резьбы винта, макс.
l - длина винта
