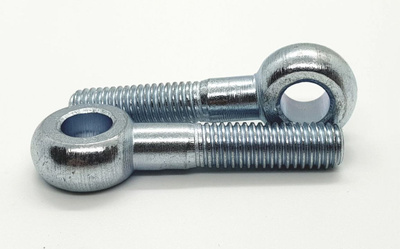

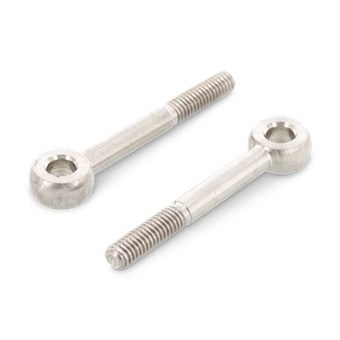

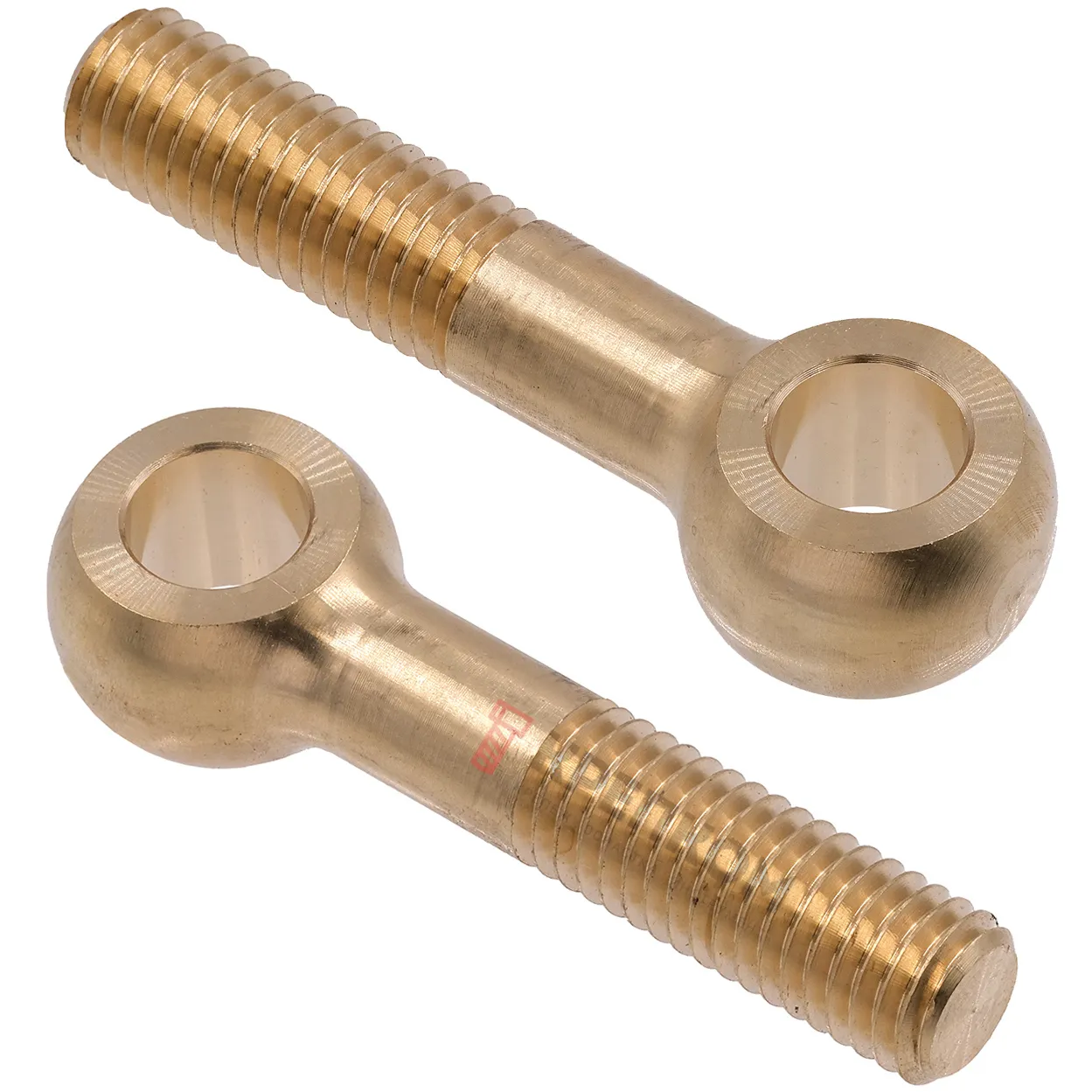

Болт откидной DIN 444 с ушком, неполная метрическая резьба от М5 до М36, длина болтов от 25 до 300 мм. Откидные болты DIN 444 применяются для крепления и соединения деталей и узлов в машиностроении, в строительстве совместно с анкерами.
|
Таблица размеров откидных болтов DIN 444 в мм
|
||||||||||
|
d1
|
М5
|
М6
|
М8
|
М10
|
М12
|
М16
|
М20
|
М24
|
М30
|
М36
|
|
P
|
0,8
|
1
|
1,25
|
1,5
|
1,75
|
2
|
2,5
|
3
|
3,5
|
4
|
|
d2
|
5
|
6
|
8
|
10
|
12
|
16
|
18
|
22
|
27/28
|
32/33
|
|
d3
|
12
|
14
|
18
|
20
|
25
|
32
|
40
|
45
|
55
|
65
|
|
s
|
6
|
7
|
9
|
12
|
14
|
17
|
22
|
25
|
30
|
38
|
|
b1
|
16
|
18
|
22
|
26
|
30
|
38
|
46
|
54
|
66
|
-
|
|
b2
|
-
|
-
|
28
|
32
|
36
|
44
|
52
|
60
|
72
|
84
|
|
b3
|
-
|
-
|
-
|
-
|
49
|
57
|
65
|
73
|
85
|
97
|
Обозначения:
d1 - номинальный диаметр резьбы
P - шаг резьбы
d2 - внутренний диаметр кольца
d3 - внешний диаметр кольца
s - ширина кольца, не более
b - длина резьбы, не менее
l - длина болта
