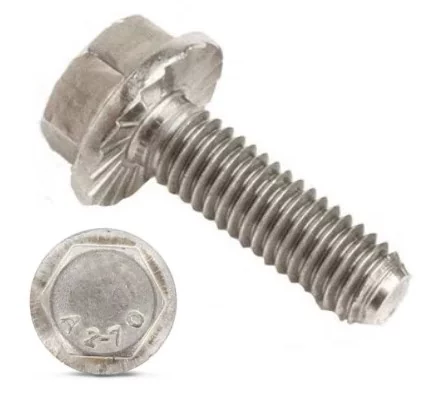

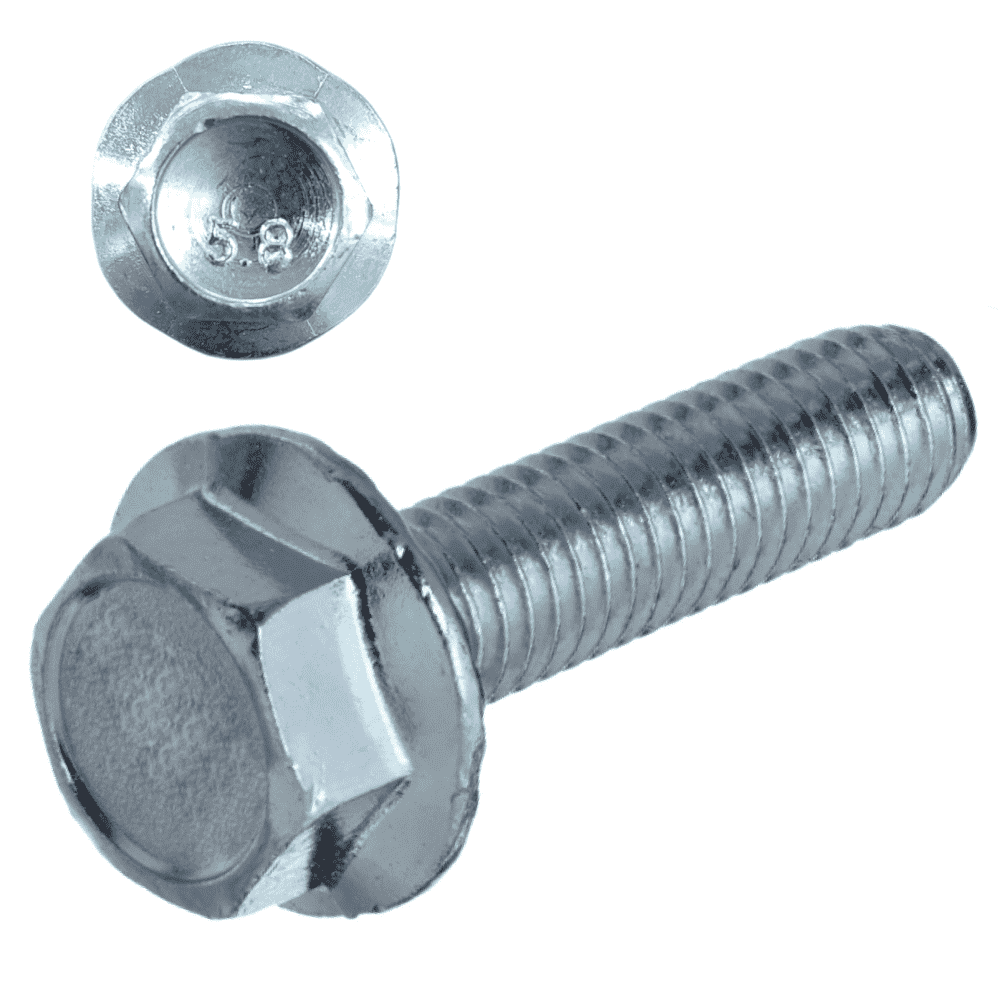

Болт с фланцем и шестигранной головкой DIN 6921, неполная метрическая резьба от М5 до М16, длина от 30 до 200 мм. Болт может иметь плоский фланец или фланец со стопорящими зубчиками. Шестигранные болты DIN 6921 применяются вместе с гайками и шайбами для соединения и крепления деталей и конструкций.
|
Таблица размеров и параметров болтов с фланцем DIN 6921 в мм
|
||||||||
|
d
|
М5
|
M6
|
M8
|
M10
|
M12
|
М14
|
M16
|
|
|
P
|
0,8
|
1
|
1,3
|
1,5
|
1,75
|
2
|
2
|
|
|
k
|
DIN 6921
|
5,4
|
6,6
|
8,1
|
9,2
|
11,5
|
12,8
|
14,4
|
|
EN 1665
|
10,4
|
11,8
|
13,7
|
15,4
|
||||
|
S
|
DIN 6921
|
8
|
10
|
13
|
15
|
16
|
18
|
21
|
|
EN 1665
|
16
|
18
|
21
|
24
|
||||
|
d2
|
9,8
|
12
|
16
|
19,6
|
23,8
|
27,6
|
31,9
|
|
|
b
|
l ≤ 125
|
16
|
18
|
22
|
26
|
30
|
34
|
38
|
|
125 < l ≤ 200
|
-
|
-
|
28
|
32
|
36
|
40
|
44
|
|
|
l > 200
|
-
|
-
|
-
|
-
|
-
|
-
|
57
|
|
Обозначения:
d - номинальный диаметр резьбы
P - шаг резьбы
k - высота головки болта, макс.
S - размер головки под ключ
d2 - диаметр фланца, не менее
b - длина резьбовой части
l - длина болта
