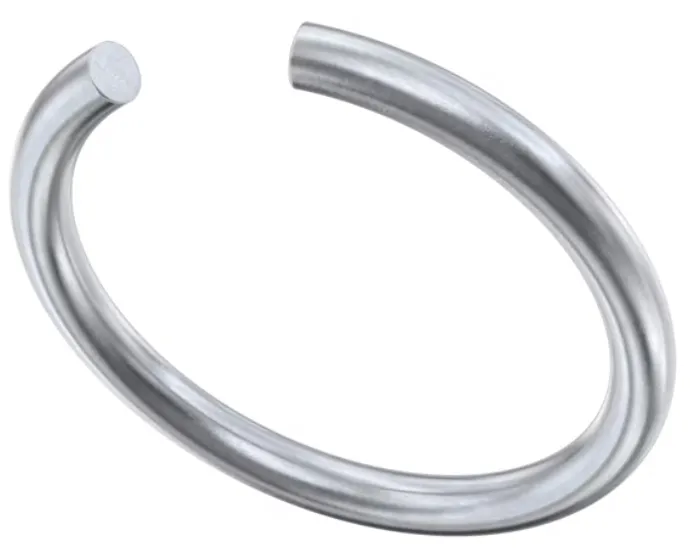

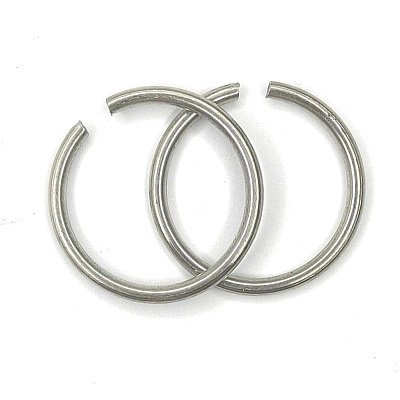

Стопорное кольцо DIN 7993 имеет вид незавершенного круга (форма А). Оно изготовлено из проволоки с диаметром сечения 0,8-3,2 мм. Основная цель его применения заключается в защите конструкции от осевого смещения. Кольцо устанавливается в канавки, а его основная часть обеспечивает фиксацию механизма на месте. Используется в сфере машиностроения, приборостроения, а также прочих производственных и промышленных отраслях.
| Номинальный диаметр | Внутренний диаметр стопорного кольца d2 | Диаметр проволоки d4 | Зазор кольца e | Диаметр вала d1 | Диаметр канавки под кольцо d3 | Радиус канавки r |
| 4 | 3,1 | 0,8 | 1 | 4 | 3,2 | 0,5 |
| 5 | 4,1 | 0,8 | 1 | 5 | 4,2 | 0,5 |
| 6 | 5,1 | 0,8 | 1 | 6 | 5,2 | 0,5 |
| 7 | 6,1 | 0,8 | 2 | 7 | 6,2 | 0,5 |
| 8 | 7,1 | 0,8 | 2 | 8 | 7,2 | 0,5 |
| 10 | 9,1 | 0,8 | 2 | 10 | 9,2 | 0,5 |
| 12 | 10,8 | 1 | 3 | 12 | 11 | 0,6 |
| 16 | 14,2 | 1,6 | 3 | 16 | 14,4 | 0,9 |
| 18 | 16,2 | 1,6 | 3 | 19 | 16,4 | 0,9 |
| 20 | 17,7 | 2 | 3 | 20 | 18 | 1,1 |
| 22 | 19,7 | 2 | 3 | 22 | 20 | 1,1 |
| 25 | 22,7 | 2 | 3 | 25 | 23 | 1,1 |
| 26 | 23,7 | 2 | 3 | 26 | 24 | 1,1 |
| 28 | 25,7 | 2 | 3 | 28 | 26 | 1,1 |
| 30 | 27,7 | 2 | 3 | 30 | 28 | 1,1 |
| 32 | 29,1 | 2,5 | 4 | 32 | 29,5 | 1,4 |
| 35 | 32,1 | 2,5 | 4 | 35 | 32,5 | 1,4 |
| 38 | 35,1 | 2,5 | 4 | 38 | 35,5 | 1,4 |
| 40 | 37,1 | 2,5 | 4 | 40 | 37,5 | 1,4 |
| 45 | 42 | 2,5 | 4 | 45 | 42,5 | 1,4 |
| 48 | 45 | 2,5 | 4 | 48 | 45,5 | 1,4 |
| 50 | 47 | 2,5 | 4 | 50 | 47,5 | 1,4 |
| 55 | 51,1 | 3,2 | 4 | 55 | 51,8 | 1,8 |
| 60 | 56,1 | 3,2 | 4 | 60 | 56,8 | 1,8 |
| 65 | 61,1 | 3,2 | 4 | 65 | 61,8 | 1,8 |
| 70 | 66 | 3,2 | 5 | 70 | 66,8 | 1,8 |
| 100 | 95,8 | 3,2 | 5 | 100 | 96,8 | 1,8 |
| 120 | 115,8 | 3,2 | 5 | 120 | 116,8 | 1,8 |
