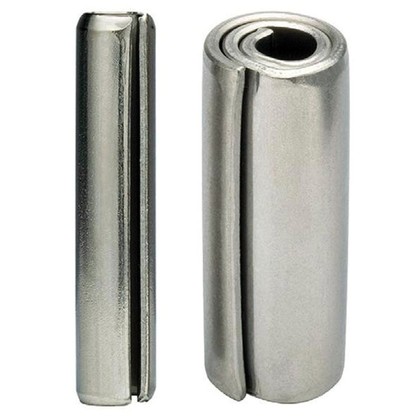

Цилиндрический спиральный штифт DIN 7343 – это крепежный элемент, используемый для фиксации, удержания и позиционирования деталей, передачи крутящего момента. Он изготовлен путем сворачивания длинной металлической полосы в спираль из 2-3 витков и упрочнен термической закалкой, защитного покрытия не имеет. Принадлежит к стандартной (средней) серии, то есть это крепеж общего назначения, не рассчитанный на высокие поперечные и динамические нагрузки.
| Размер | 1 | 1,5 | 2 | 2,5 | 3 | 3,5 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 |
| Размер фаски a | 0,3 | 0,5 | 0,7 | 0,8 | 1 | 1,2 | 1,3 | 1,7 | 2 | 3 | 3 | 4 | 4,5 | 5 |
| Толщина штифта s | 0,08 | 0,13 | 0,17 | 0,2 | 0,25 | 0,29 | 0,33 | 0,42 | 0,5 | 0,67 | 0,84 | 1 | 1,2 | 1,3 |
| Наружный диаметр d1 | 1,1 | 1,62 | 2,15 | 2,65 | 3,15 | 3,67 | 4,2 | 5,25 | 6,25 | 8,35 | 10,45 | 12,5 | 14,55 | 16,55 |
| Внутренний диаметр d2 | 0,95 | 1,4 | 1,9 | 2,35 | 2,85 | 3,35 | 3,8 | 4,8 | 5,8 | 7,75 | 9,6 | 11,5 | 13,5 | 15,4 |
