Анкер клиновой

Анкер клиновой
Описание

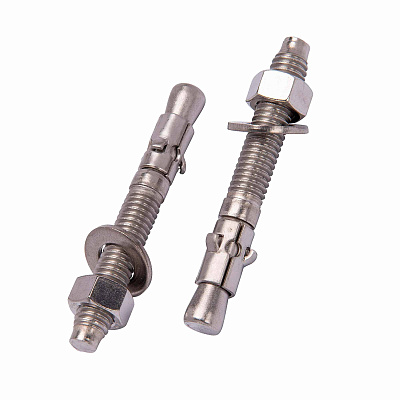

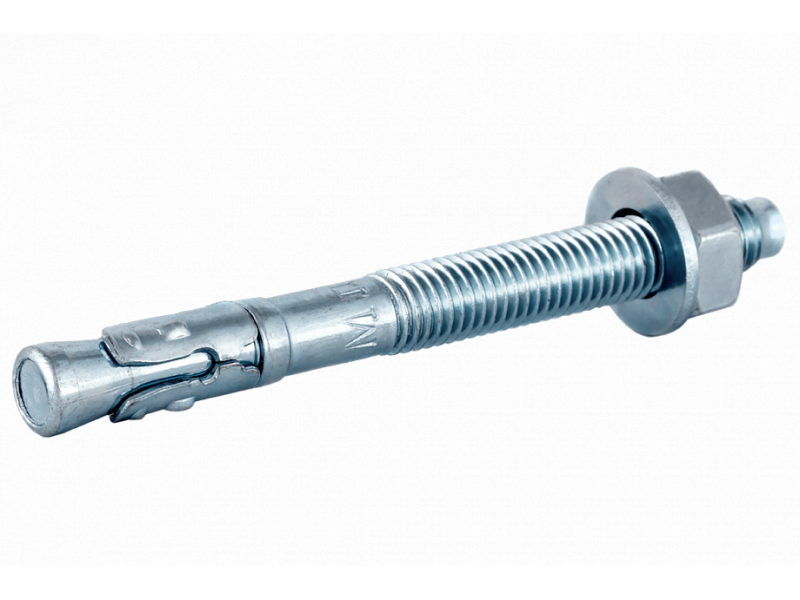

Анкер клиновой обладает исключительной прочностью и выдерживает большую нагрузку на вырыв. Он предназначен для сквозного монтажа различного рода тяжеловесных конструкций на бетонной и кирпичной поверхности. Его используют для создания ответственных креплений (шахты лифтов, перила, балки, станки, лестничные конструкции). Данный металлический анкер-шпилька состоит из стержня с резьбой, в хвостовой части которого находится подвижная муфта с распорным конусом. Муфта имеет выступы для крепкого сцепления со стенками отверстия. Кованый конус обеспечивает надежность крепления.



Клиновой анкер А-КА - схема




Тип Размеры Установка
Обозначение     Диаметр, мм D  Длина анкера, мм L Длина резьбовой части анкера, мм Глубина отверстия, мм  Глубина анкерования, мм  Диаметр сверла, мм Рекомендуемый крутящий момент, Nm  Толщина основы, мм  Мин. расстояние друг от друга, мм  Мин. расстояние от края стены, мм
6х40 6 40 15 25 17 6 5 100 80 60
6х65 6 65 30 30 25 6 5 100 80 60
6х80 6 80 35 50 40 6 5 100 80 60
6х100 6 100 50 50 40 6 5 100 80 60
8х50 8 50 22 40 26 8 15 100 100 80
8х60 8 60 30 40 33 8 15 100 100 80
8х75 8 75 47 55 45 8 15 100 100 80
8х90 8 90 61 55 48 8 15 100 100 80
8х100 8 100 50 55 48 8 15 100 100 80
8х115 8 115 68 55 48 8 15 100 100 80
8х130 8 130 85 55 48 8 15 100 100 80
8х150 8 150 90 55 48 8 15 100 100 80
10х65 10 65 30 50 37 10 30 120 120 100
10х75 10 75 30 65 39 10 30 120 120 100
10х90 10 90 55 65 40 10 30 120 120 100
10х95 10 95 65 65 40 10 30 120 120 100
10х100 10 100 67 65 40 10 30 120 120 100
10х110 10 110 50 65 40 10 30 120 120 100
10х120 10 120 85 65 40 10 30 120 120 100
10х130 10 130 60 65 40 10 30 120 120 100
10х150 10 150 75 65 40 10 30 120 120 100
10х170 10 170 80 65 40 10 30 120 120 100
10х230 10 230 125 65 40 40 30 120
12х80 12 80 35 60 50 12 45 140 150 120
12х90 12 90 45 80 70 12 45 140 150 120
12х100 12 100 60 80 70 12 45 140 150 120
12х110 12 110 60 80 70 12 45 140 150 120
12х120 12 120 80 80 70 12 45 140 150 120
12х140 12 140 100 80 70 12 45 140 150 120
12х160 12 160 100 80 70 12 45 140 150 120
12х170 12 170 100 80 70 12 45 140 150 120
12х180 12 180 100 80 70 12 45 140 150 120
12х200 12 200 100 80 70 12 45 140 150 120
12х235 12 235 125 80 70 12 45 140 150 120
12х250 12 250 125 80 70 12 45 140 150 120
12х300 12 300 125 80 70 12 45 140 150 120
12х360 12 360 125 80 70 12 45 140 150 120
16х110 16 110 50 80 65 16 105 160 180 160
16х125 16 125 50 100 85 16 105 160 180 160
16х145 16 145 60 100 85 16 105 160 180 160
16х150 16 150 65 100 85 16 105 160 180 160
16х175 16 175 75 100 85 16 105 160 180 160
16х250 16 250 110 100 85 16 105 200
16х280 16 280 125 100 85 16 105 200
16х315 16 315 155 100 85 16 105 200
20х170 20 170 90 120 105 20 180 200 260 190
20х200 20 200 120 120 105 20 180 200 260 190
20х220 20 220 126 120 105 20 180 200 260 190
20х240 20 240 140 120 105 20 180 200 260 190
20х280 20 280 154 120 105 20 180 200 260 190
20х300 20 300 180 120 105 20 180 200 260 190
20х370 20 370 200 120 105 20 180 250 260 190
24х120 24 120 50 120 105 24 180 200 250 250
24х170 24 170 80 120 105 24 180 200 250 250
24х260 24 260 150 120 105 24 180 200
24х300 24 300 180 120 105 24 180 250
