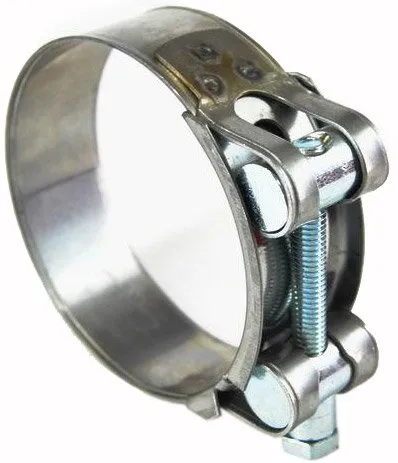

Хомут силовой одноболтовый

Хомут силовой с одним болтом применяется для крепления шлангов и патрубков в системах высокого давления и вакуума. Используется для обжима жестких и толстостенных шлангов с полимерным и металлическим армированием, находящихся под постоянным воздействием высокого давления и вибрации. Благодаря шарнирному болту передается высокое усилие затяжки, что обеспечивает абсолютную герметичность и долговечность соединения. Хомут изготовлен из нержавеющей стали W4, что способствует его защите от коррозии в условиях агрессивных сред и позволяет выдерживать высокие нагрузки.

Хомут силовой одноболтовый, нержавеющая сталь W4 - схема, чертеж

Типоразмер	Диаметр зажима d, мм	Диаметр зажима D, мм	Ширина B, мм	Размеры болта, мм	Рекомендуемый момент затяжки, Н/м
17-19	17	19	18	М5х40	8
19-21	19	21	18	М5х40	8
20-22	20	22	18	М5х40	8
21-23	21	23	18	М5х40	8
23-25	23	25	18	М5х40	8
26-28	26	28	18	М5х40	8
29-31	29	31	18	М6х50	8
32-35	32	35	20	М6х50	8
36-39	36	39	20	М6х50	8
40-43	40	43	20	М6х50	8
44-47	44	47	20	М6х55	8
48-51	48	51	20	М6х55	8
52-55	52	55	20	М6х55	8
56-59	56	59	20	М6х55	8
60-63	60	63	24	М6х55	8
64-67	64	67	24	М8х60	8
68-73	68	73	24	М8х70	8
74-79	74	79	24	М8х70	8
80-85	80	85	27	М8х70	8
86-91	86	91	24	М8х70	8
92-97	92	97	24	М8х70	8
98-103	98	103	24	М8х70	8
104-112	104	112	24	М8х70	8
113-121	113	121	24	М8х70	8
122-130	122	130	24	М8х70	8
131-139	131	139	24	М8х70	8
140-148	140	148	24	М8х70	8
149-161	149	161	26	М10х105	8
162-174	162	174	24	М10х105	8
175-187	175	187	24	М10х105	8
188-200	188	200	26	М10х105	8
201-213	201	213	24	М10х105	8
214-226	214	226	24	М10х105	8
227-239	227	239	24	М10х105	8
240-252	240	252	24	М10х105	8
