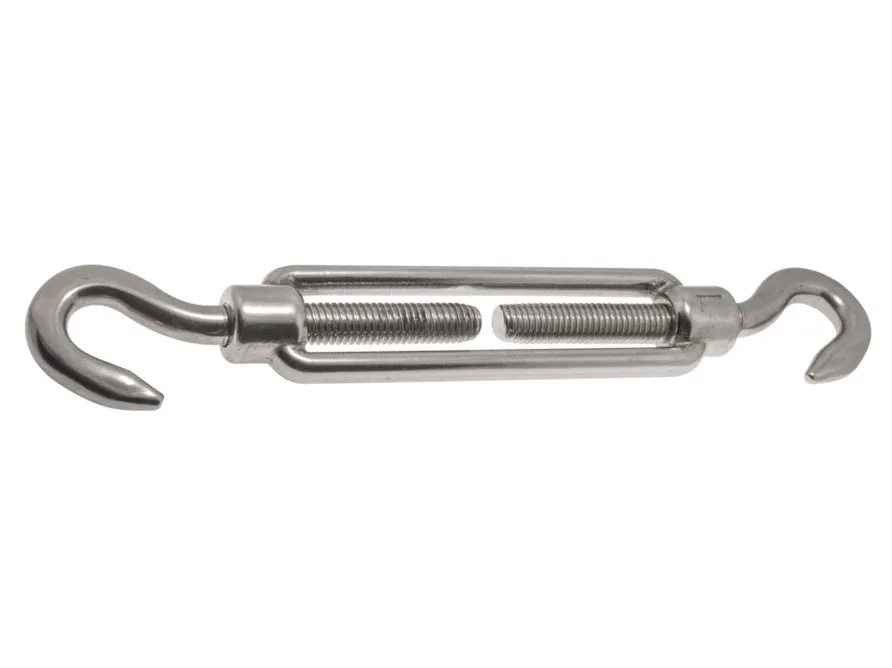

Талреп крюк-крюк открытый DIN 1480 – такелажное приспособление общего назначения, которое служит исключительно для натяжения и выбирания слабины тросовых и цепных растяжек. С помощью муфтового винтового механизма можно быстро и без усилий подтянуть или ослабить трос. В маркировке изделия указан диаметр метрической резьбы винтовой стяжки (М5 - М32). Чем он больше, тем выше его прочность.
|
Таблица размеров и характеристик талрепов крюк-крюк DIN 1480
|
||||
|
Размер d, мм
|
a, мм
|
b, мм
|
r, мм
|
Вес, кг/100шт.
|
|
М5
|
68
|
120-140
|
7
|
3.2
|
|
М6
|
85
|
127-158
|
8
|
5.1
|
|
М8
|
110
|
160-230
|
10
|
9.7
|
|
М10
|
126
|
175-267
|
10
|
19.7
|
|
М12
|
139
|
210-310
|
12
|
31.4
|
|
М14
|
170
|
240-360
|
16
|
49.7
|
|
М16
|
190
|
260-405
|
18
|
74.2
|
|
М20
|
220
|
315-460
|
21
|
150
|
|
М22
|
235
|
340-520
|
22
|
178
|
|
М24
|
255
|
370-550
|
26
|
229
|
|
М30
|
255
|
391-570
|
33
|
460
|
|
М32
|
295
|
449-638
|
36
|
610
|
|
М36
|
295
|
466-670
|
44
|
768
|
