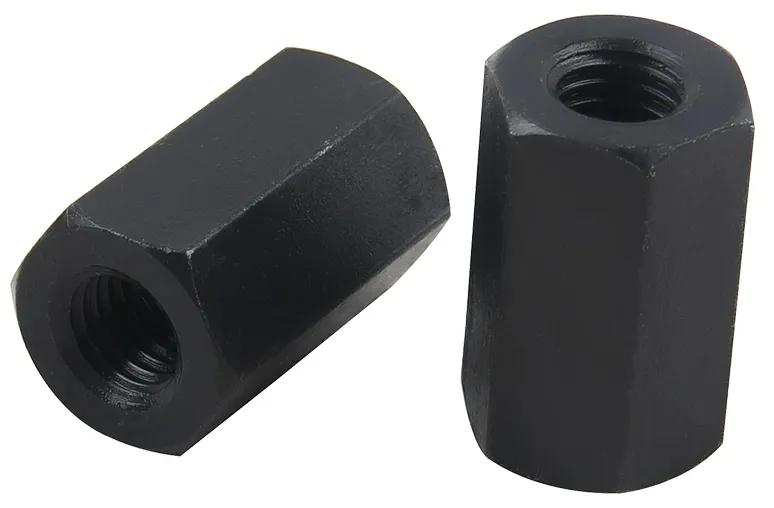

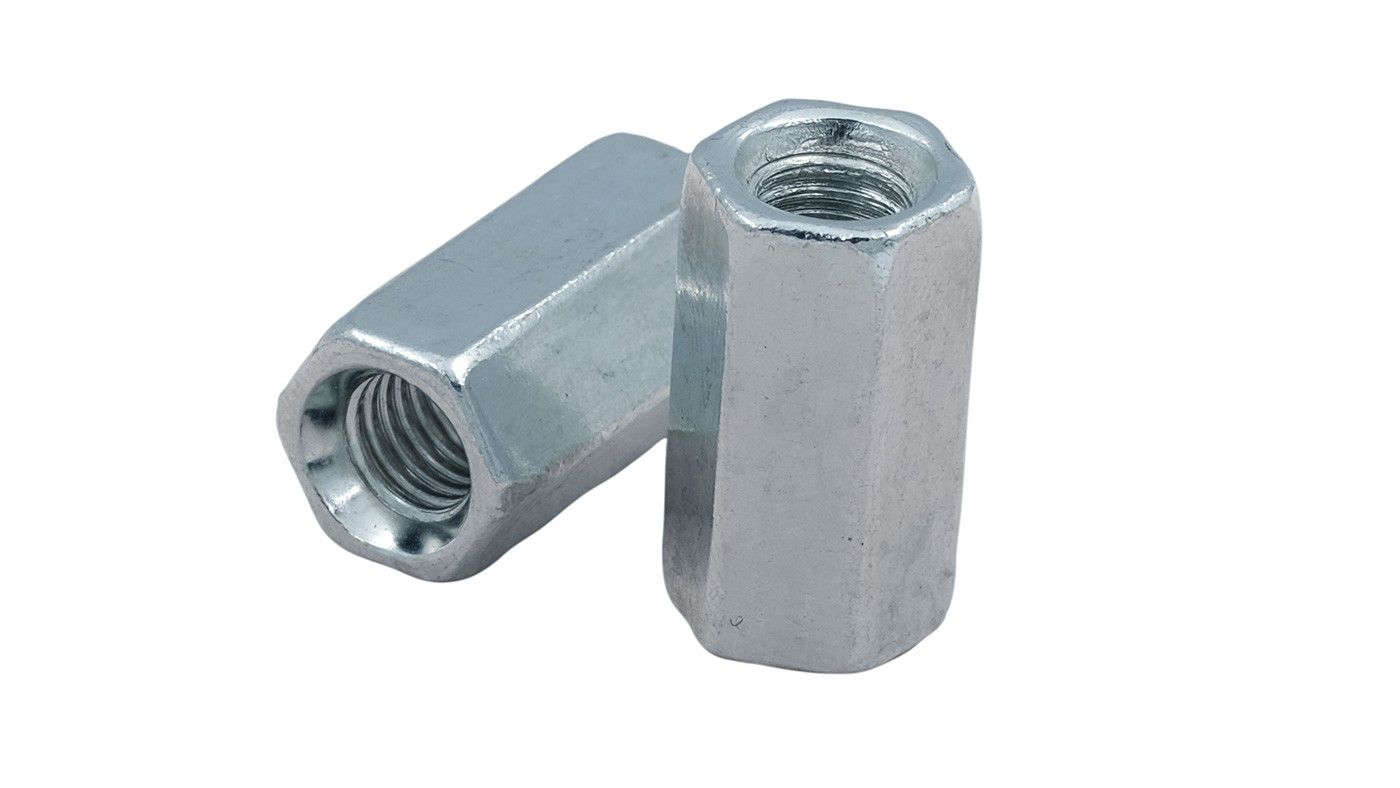

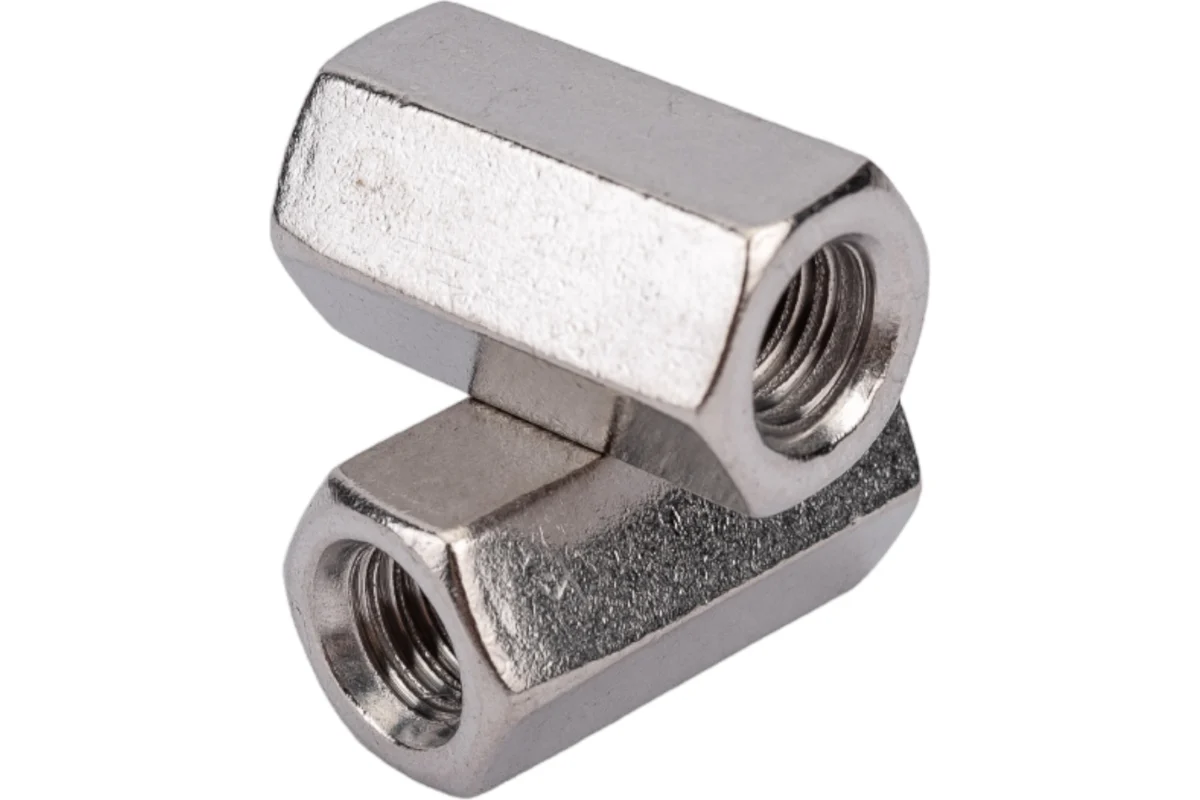

Гайка-втулка соединительная удлиненная ~ DIN 6334, JHS, особо высокая, высота ~ 3 d, размеры резьбы от М6 до М36, длина от 18 до 108 мм.
|
Размеры удлиненных соединительных гаек-втулок ~DIN 6334 в мм
|
||
|
d
|
L
|
s
|
|
М6
|
18
|
10
|
|
М8
|
24
|
13
|
|
М10
|
30
|
17
|
|
М12
|
36
|
19
|
|
М16
|
48
|
24
|
|
М20
|
60
|
30
|
|
М24
|
72
|
36
|
|
М30
|
90
|
46
|
|
М36
|
108
|
55
|
Обозначения:
d - номинальный диаметр резьбы
L - высота гайки
s - размер гайки под ключ
